Vor ziemlich genau einem Jahr haben wir unseren Heckauszug 2.0 für unseren fünfsitzigen VW T5 California Beach gebaut (⇒ Link zum Artikel: Selbstbauanregung: Heckauszug 2.0 für den VW T5 California Beach / Multivan). Den zweigeteilten Heckauszug mit maximaler Tiefe, riesiger Tragkraft und überragender Flexibilität! Nicht nur, dass man das Multiflexboard nach wie vor ganz vorne und ganz hinten positionieren kann, der Heckauszug nimmt problemlos das Gewicht von so vielen Getränkekisten wie drauf passen auf und, sofern mit Küchenbox und Kühlbox bestückt, dient er als komfortable Heckküche. Im Video siehst du, was der Heckauszug 2.0 von bau-ich-mir-selbst.de kann!
Beim ersten Trip mit Heckauszug nach Italien im März 2015 konnten wir uns von den Vorzügen überzeugen. Beim Campen mit viel Gepäck ist immer alles schnell erreicht und im Alltag muss man nie in den Kofferraum steigen um diesen von vorne nach hinten zu füllen.
Unser Heckauszug wurde seit Onlinestellung der Selbstbauanleitung dutzende Male erfolgreich nachgebaut. Wie oft genau wissen wir nicht, da wir weder mit jedem Selbstbauer Kontakt hatten, noch Einblick in die Verkaufszahlen der georderten Bauteile haben.
Mit einem Satz: wir sind begeistert!
Die Gesamtkosten für den Heckauszug 2.0 beliefen sich auf ca. 450 €.

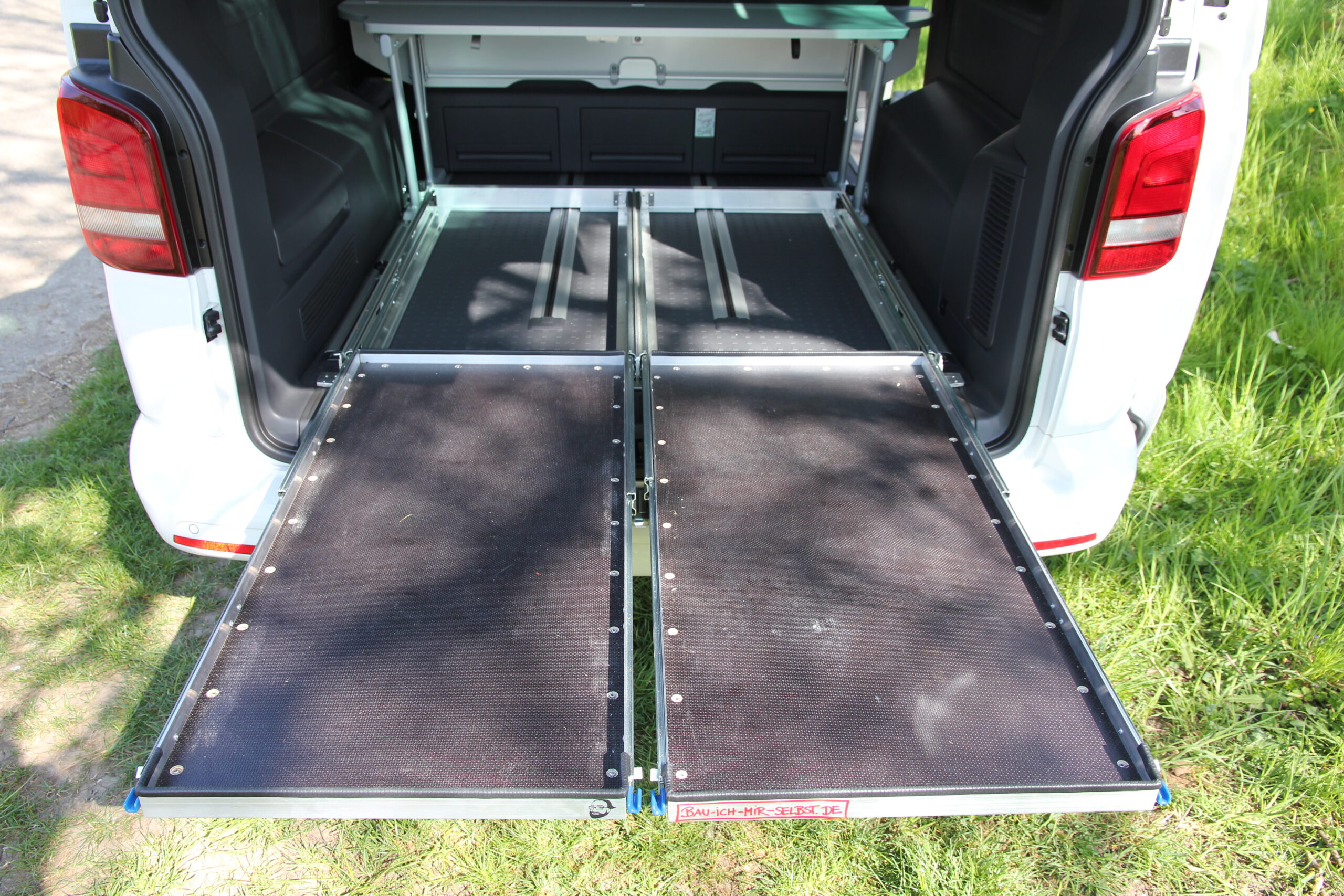

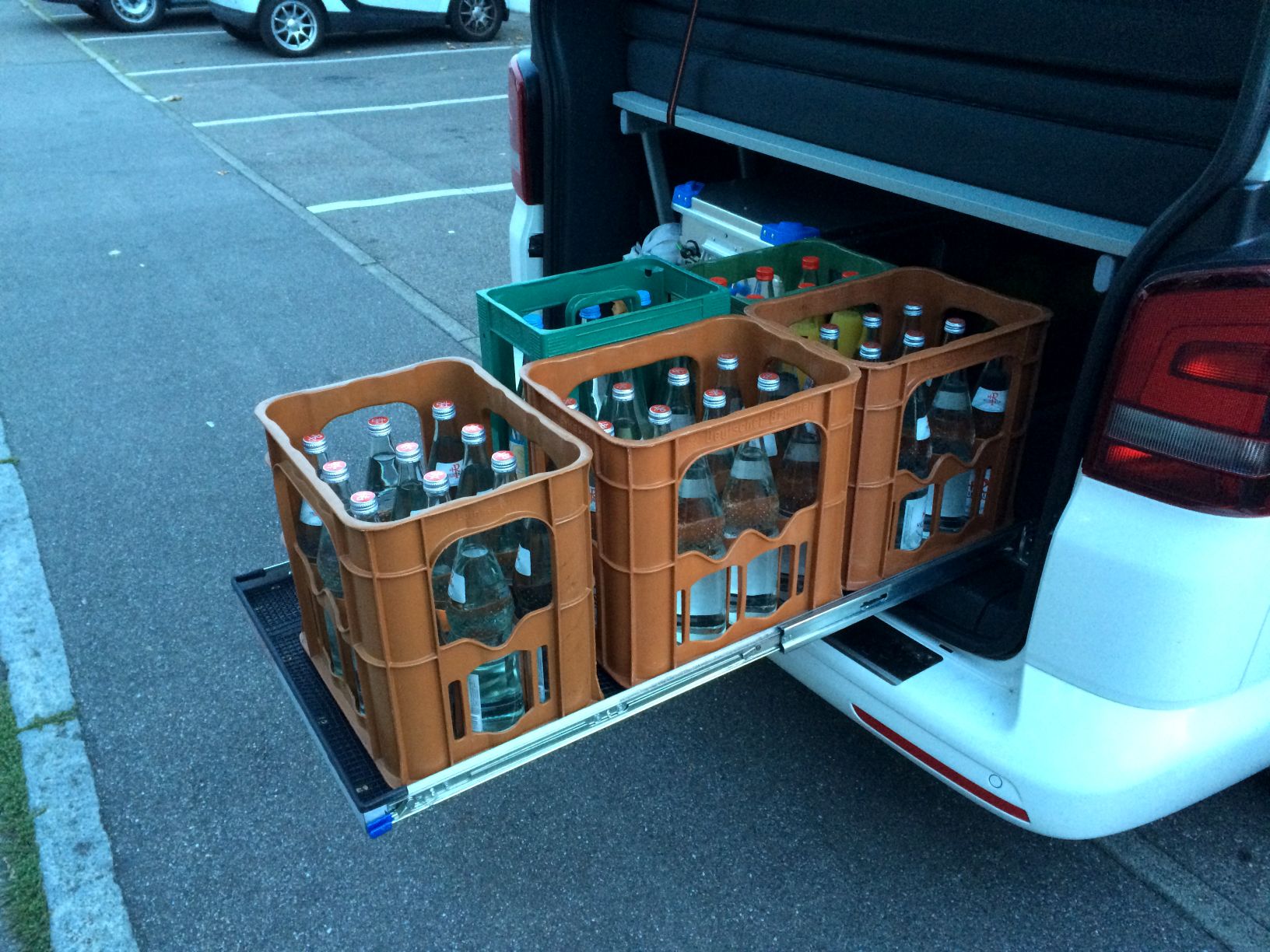

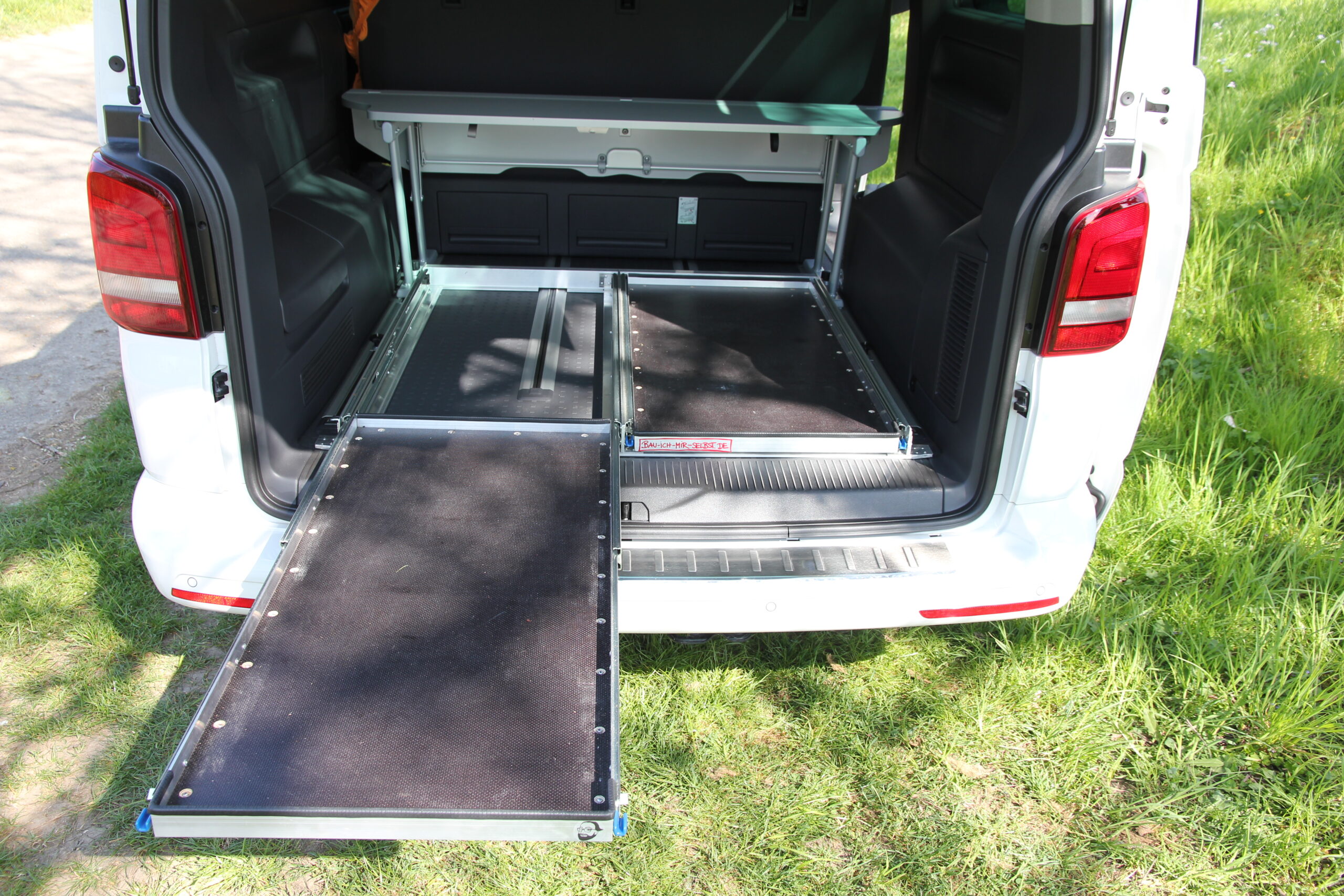

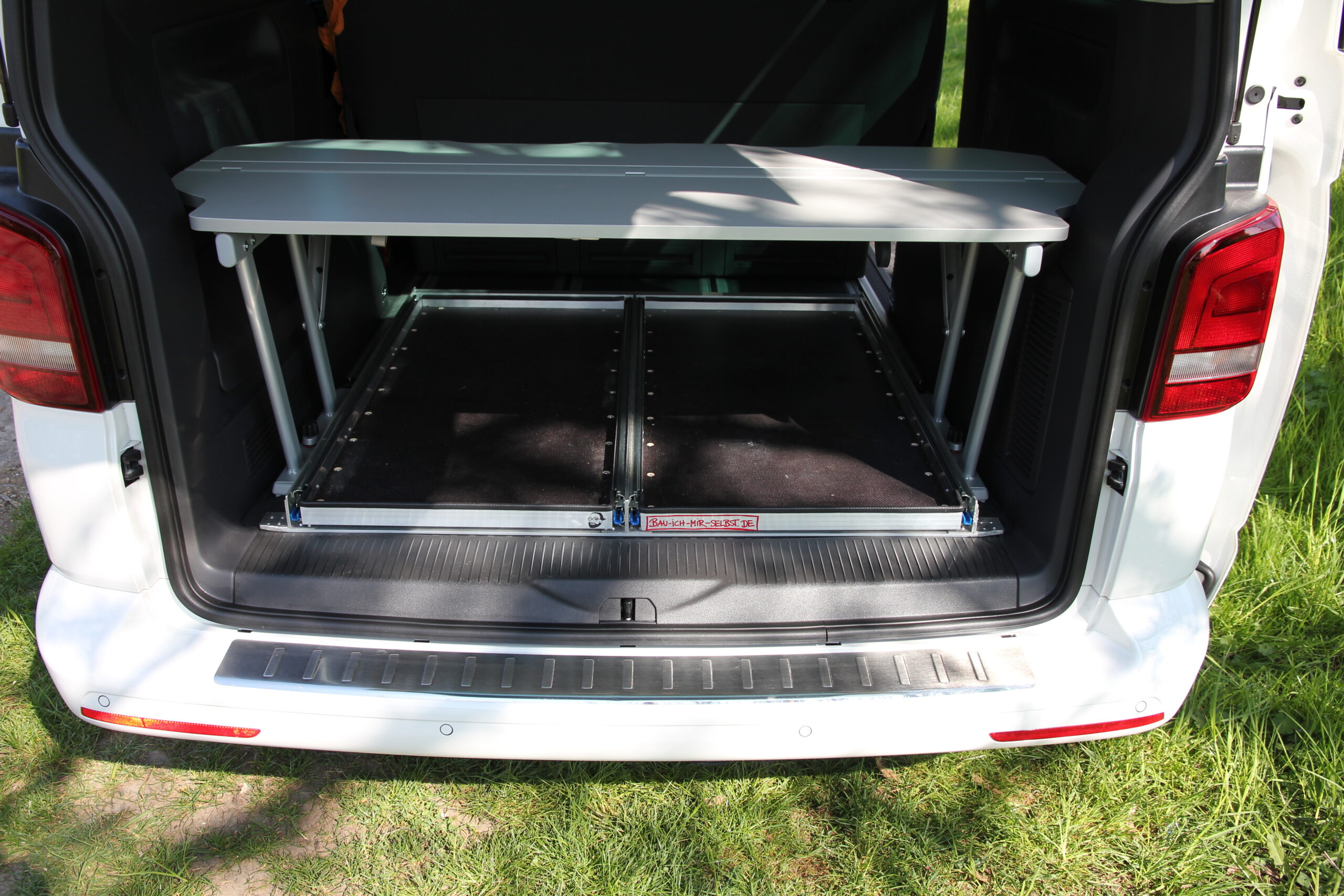

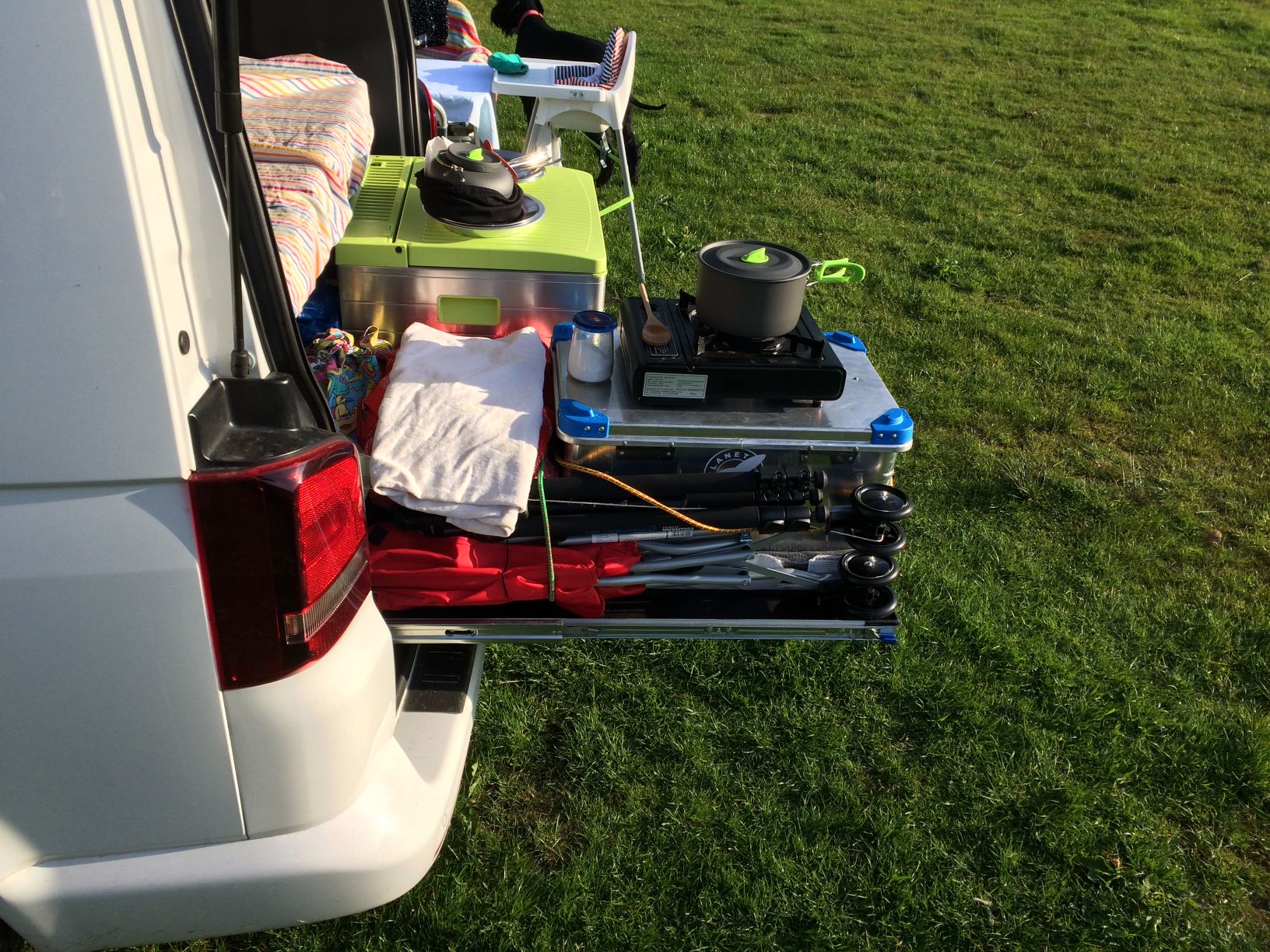

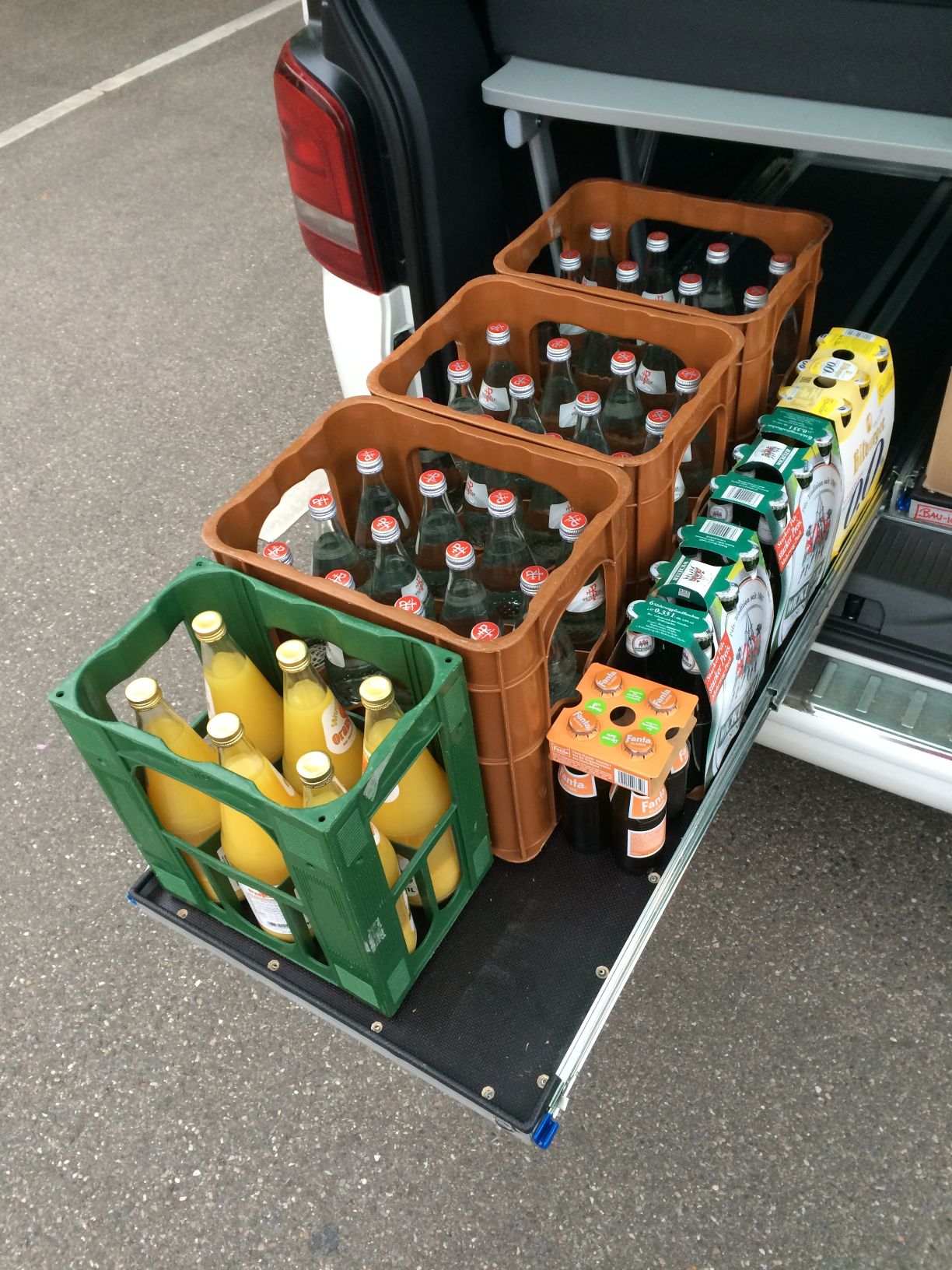

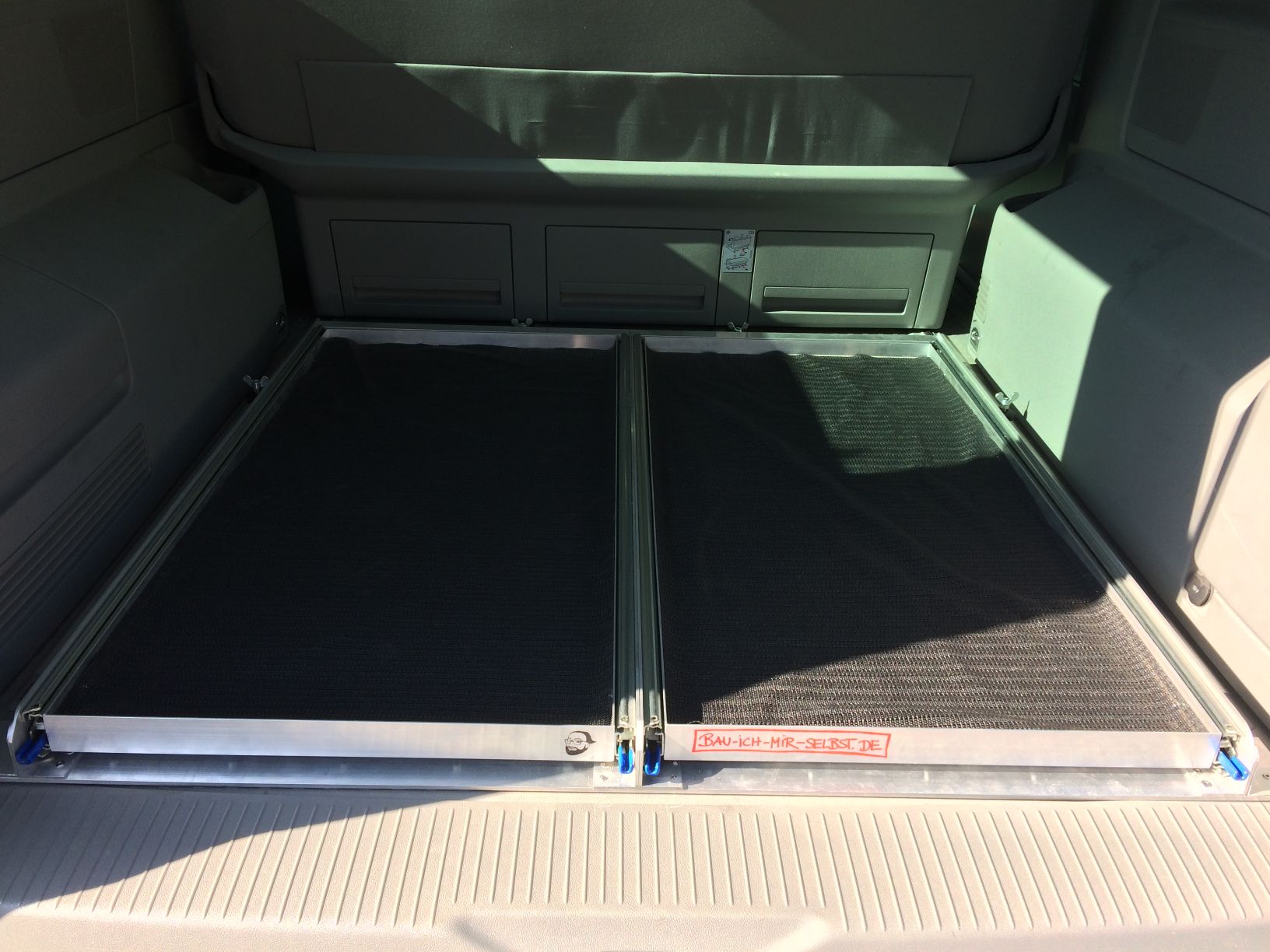

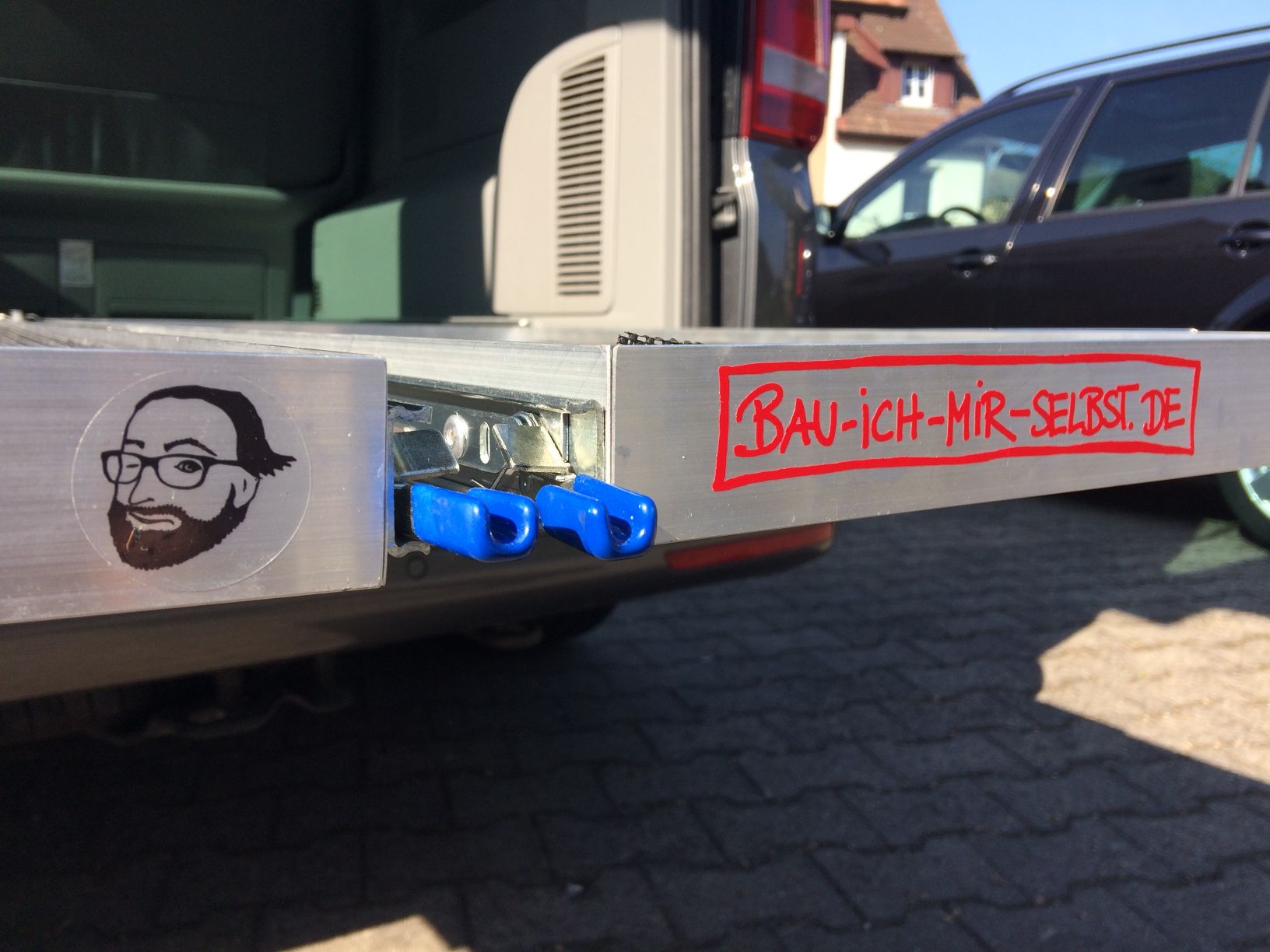

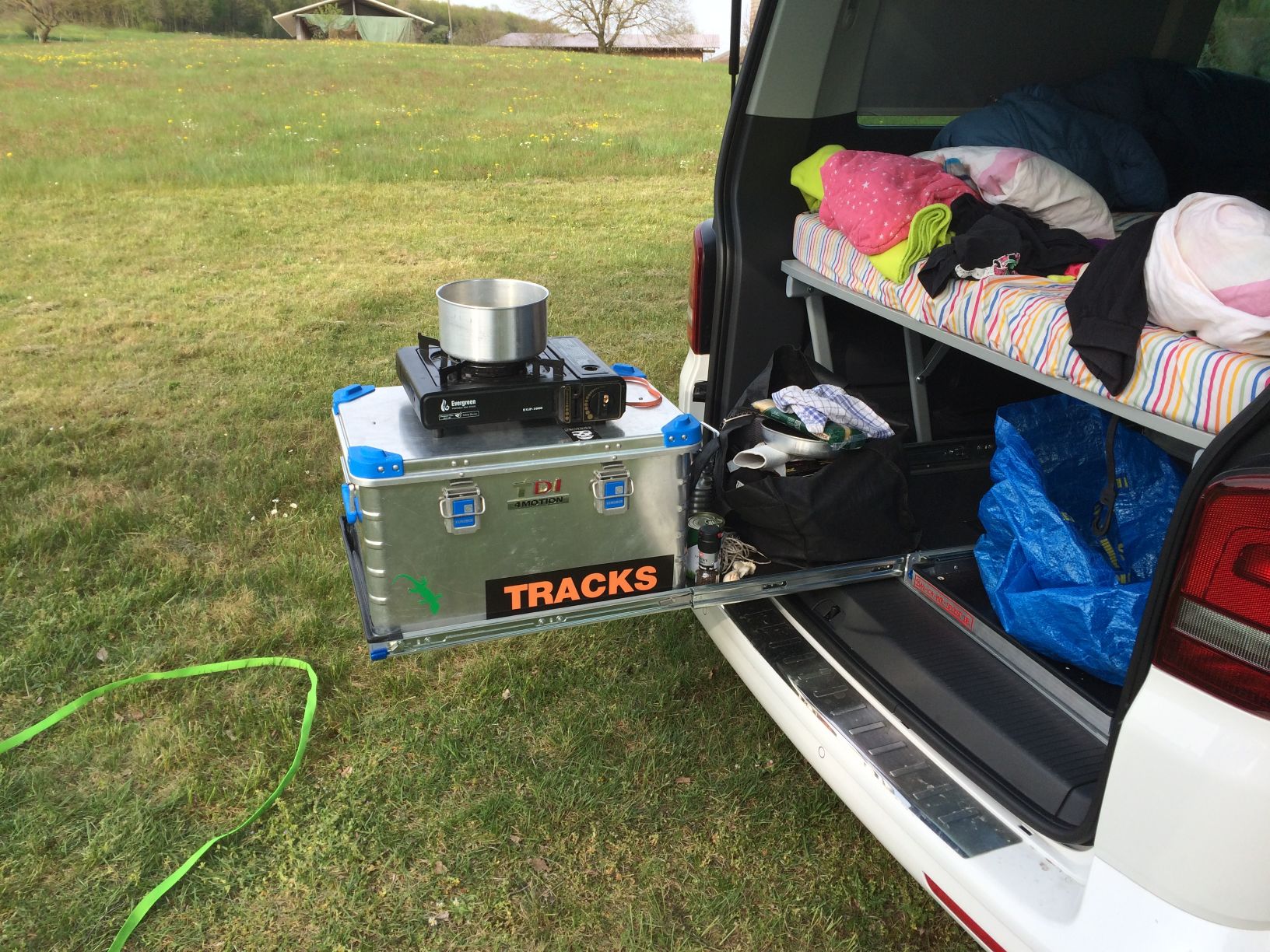

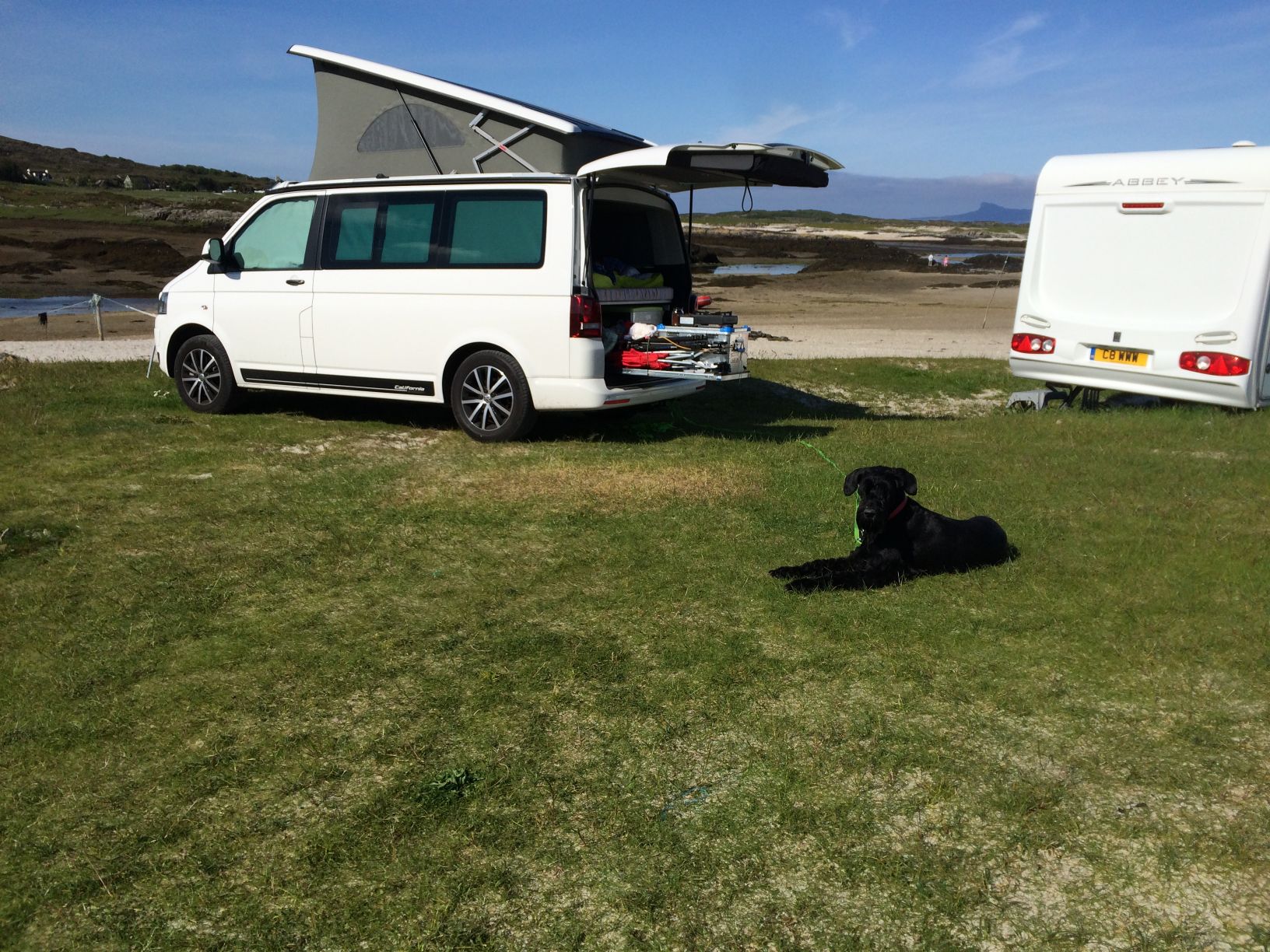

Hier noch ein paar Fotos vom Heckauszug 2.0 in Aktion:
-
- unser DIY-Heckauszug

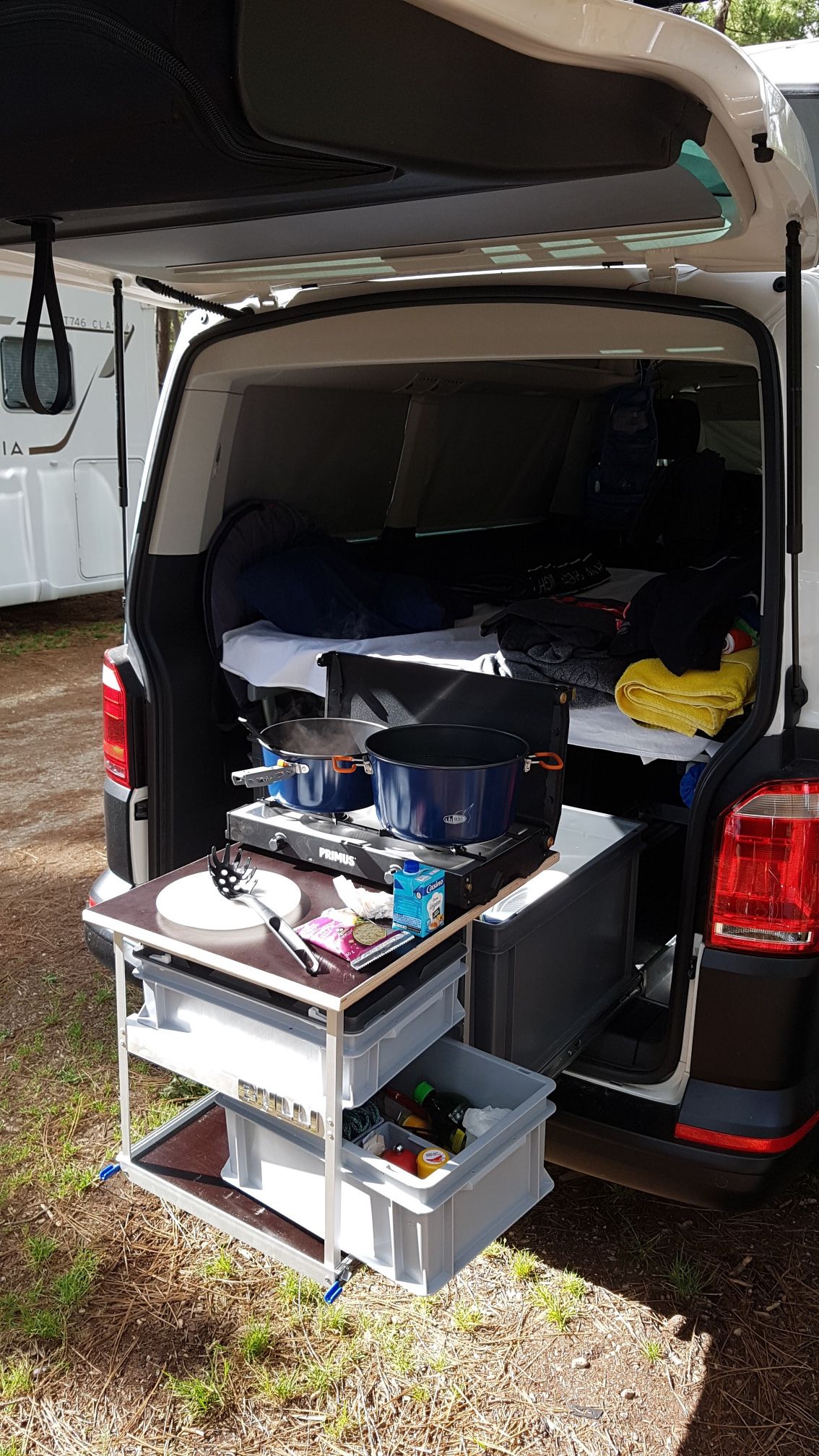

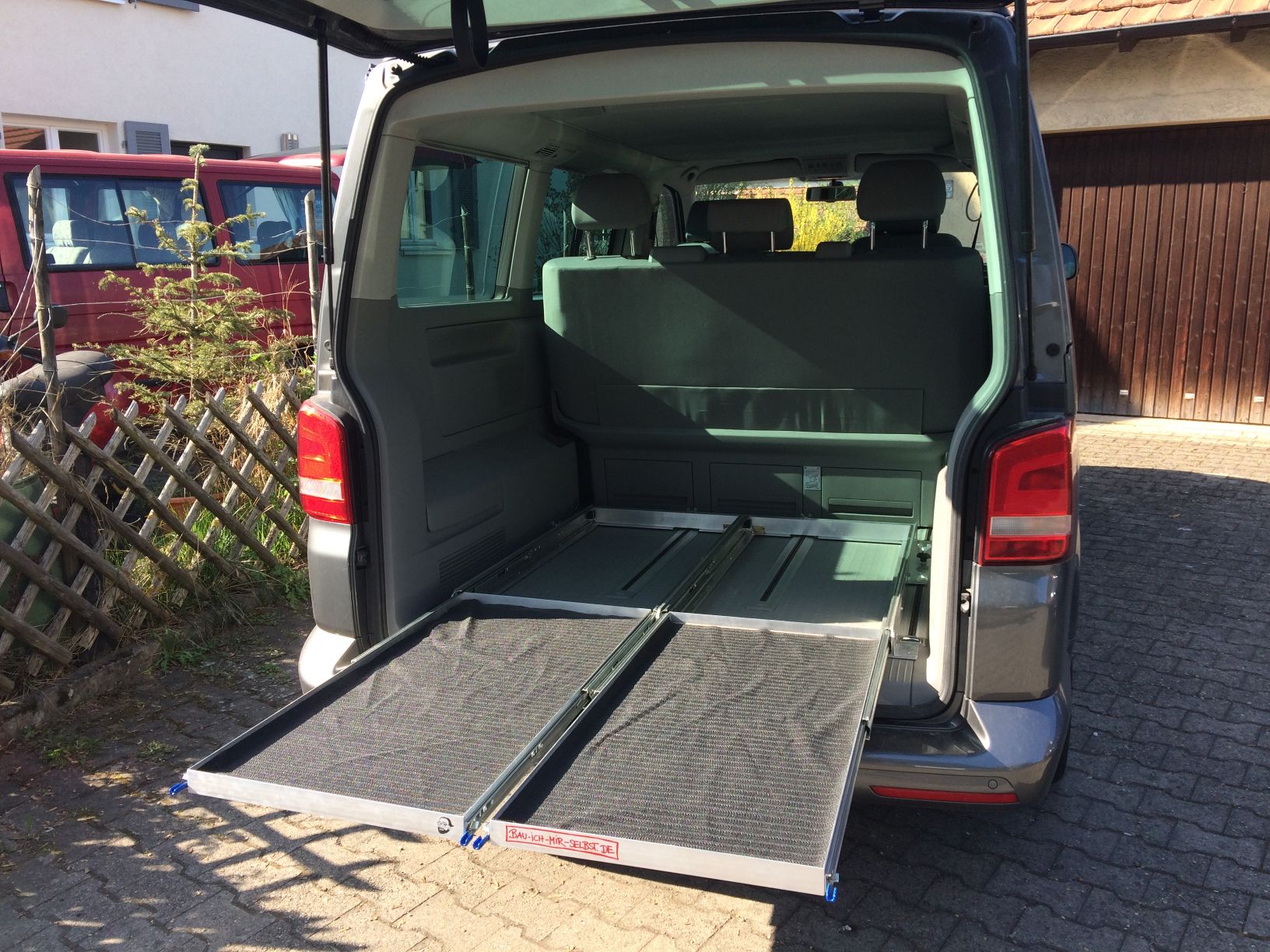

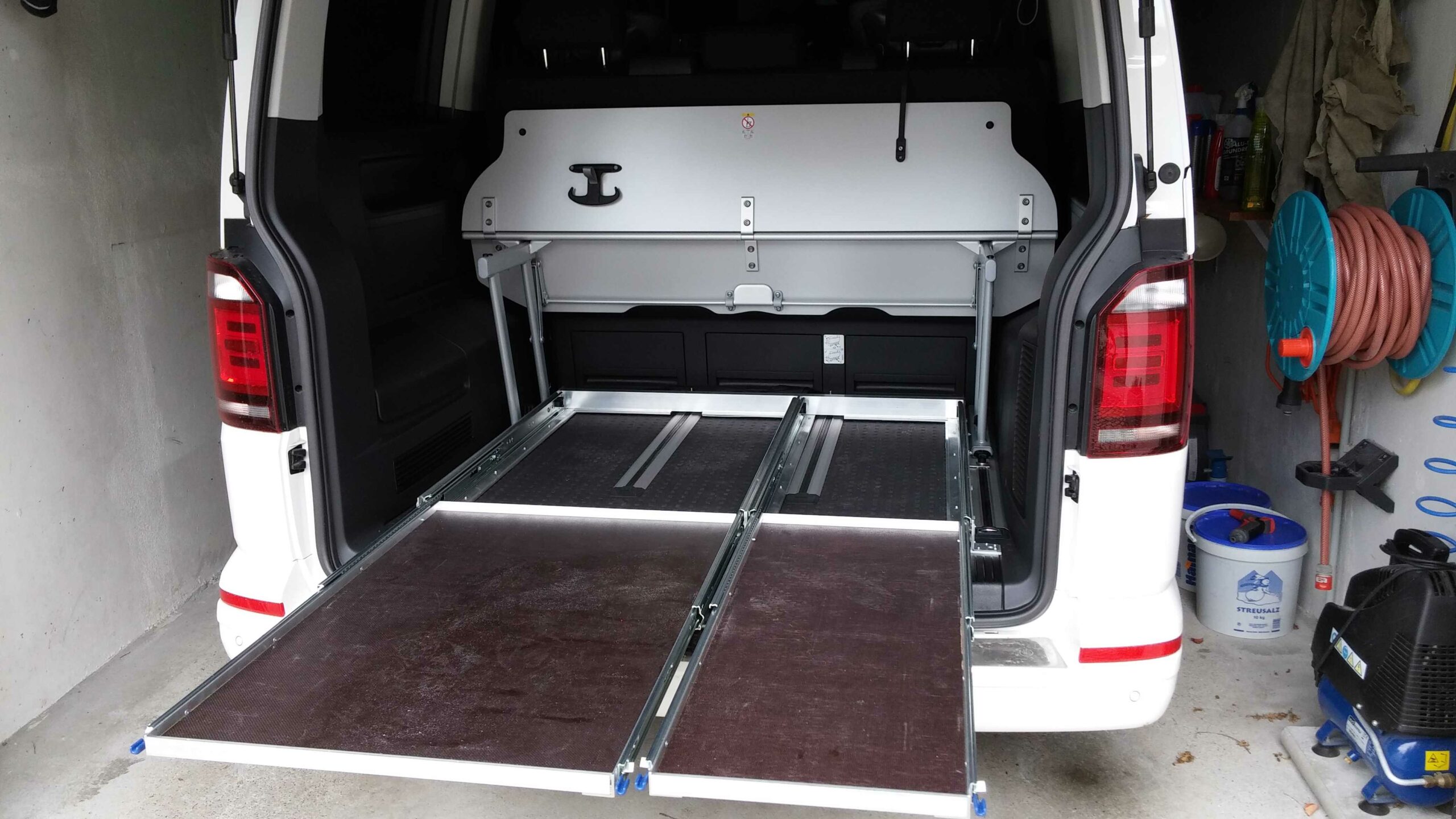

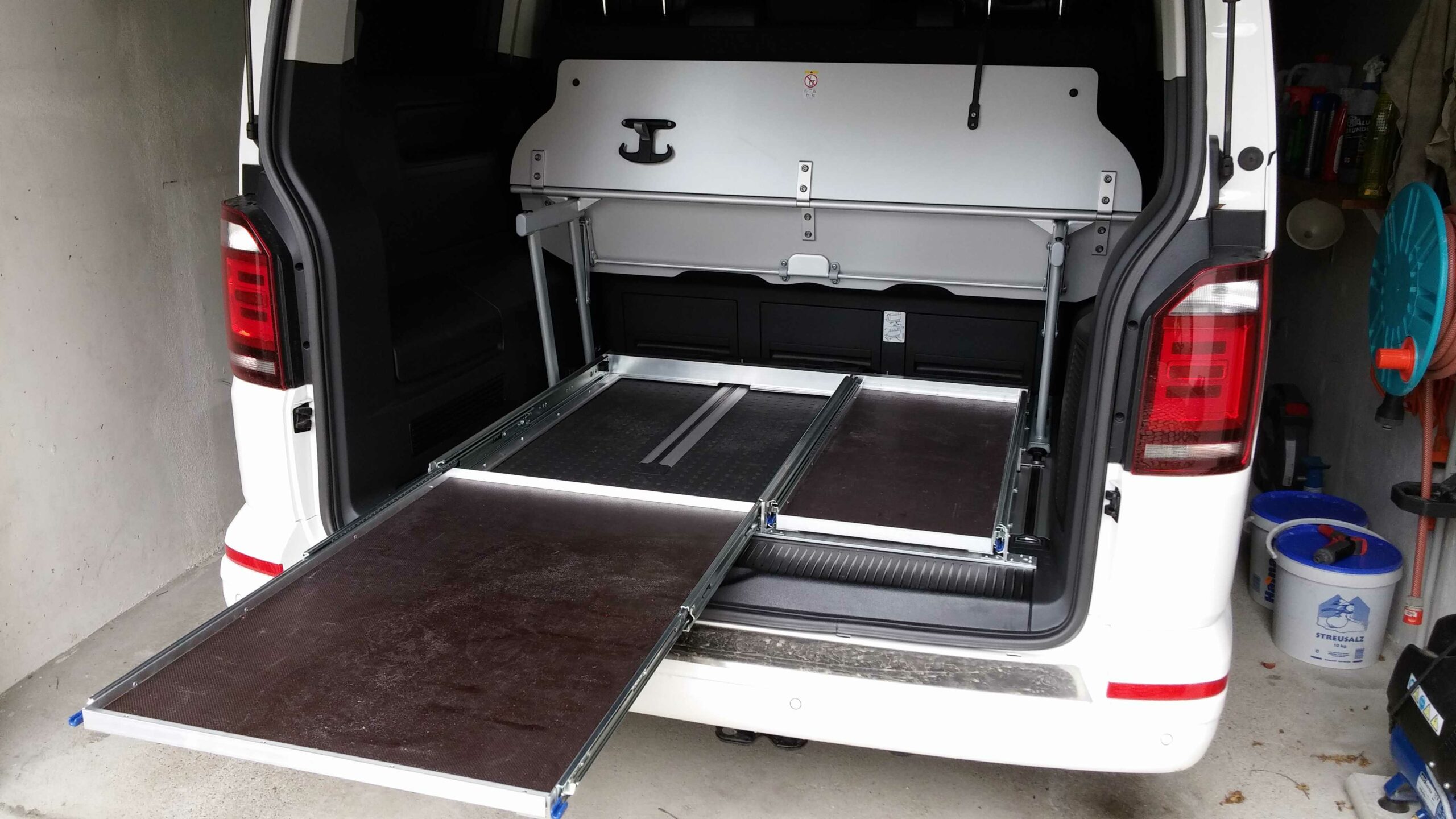

Hier ein paar Fotos und Kommentare von tollen Nachbauten. Außerdem sind ein paar konstruktive Anpassungen in den Kommentaren des Hauptartikels die den Bau vereinfachen!
Hallo Kai,
ich wollte mich bei dir für die gute Anleitung des Heckauszugs bedanken. Wir haben ihn mit leichten Modifikationen nachgebaut und 2 Wochen in Holland und jetzt 3 Wochen auf Korsika auf Herz und Nieren getestet und sind extrem zufrieden damit. Zusätzlich habe ich eine kleine aufklappbare Heckküche auf den Auszug gebaut.

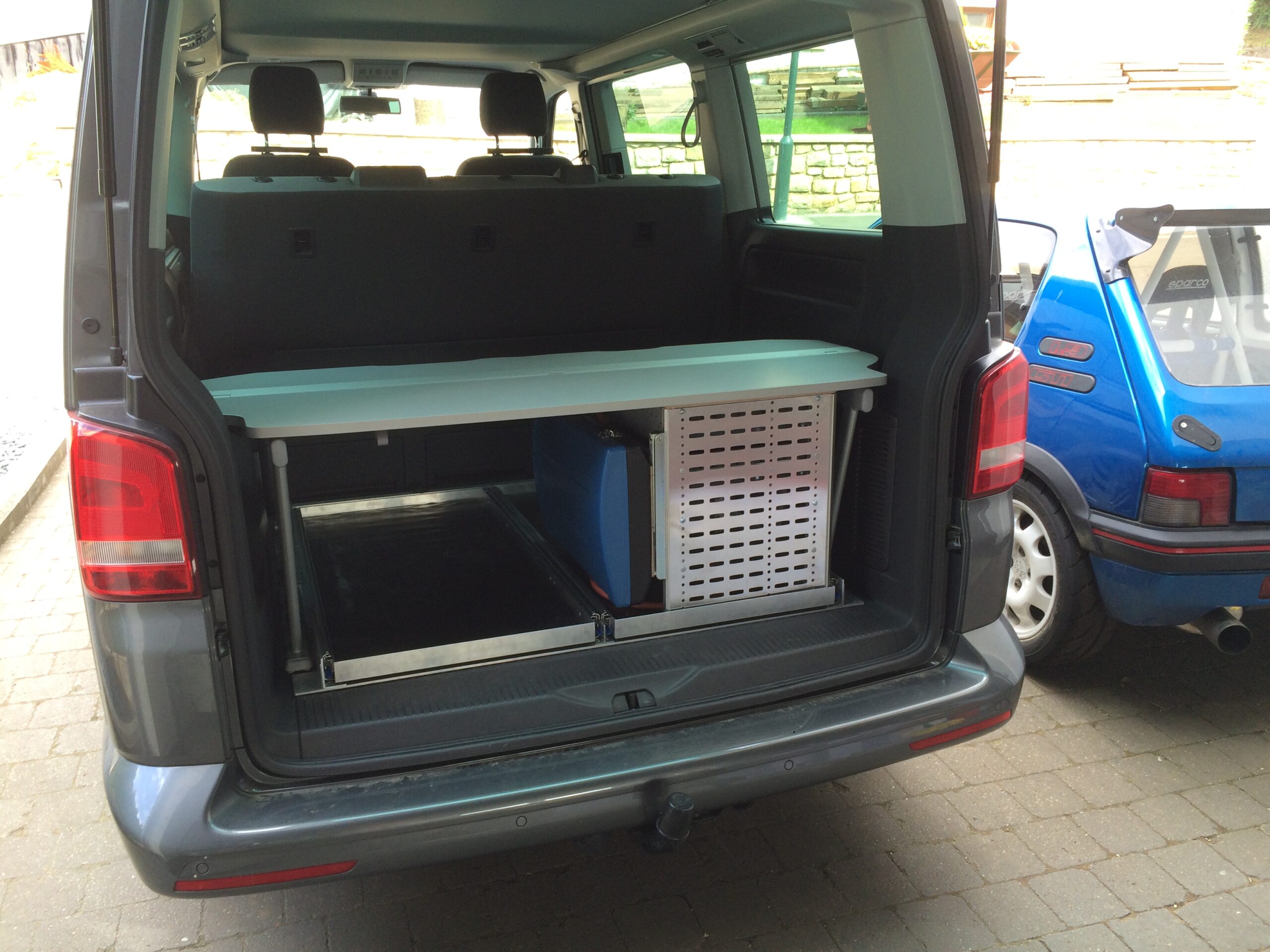

Anbei ein paar Fotos.

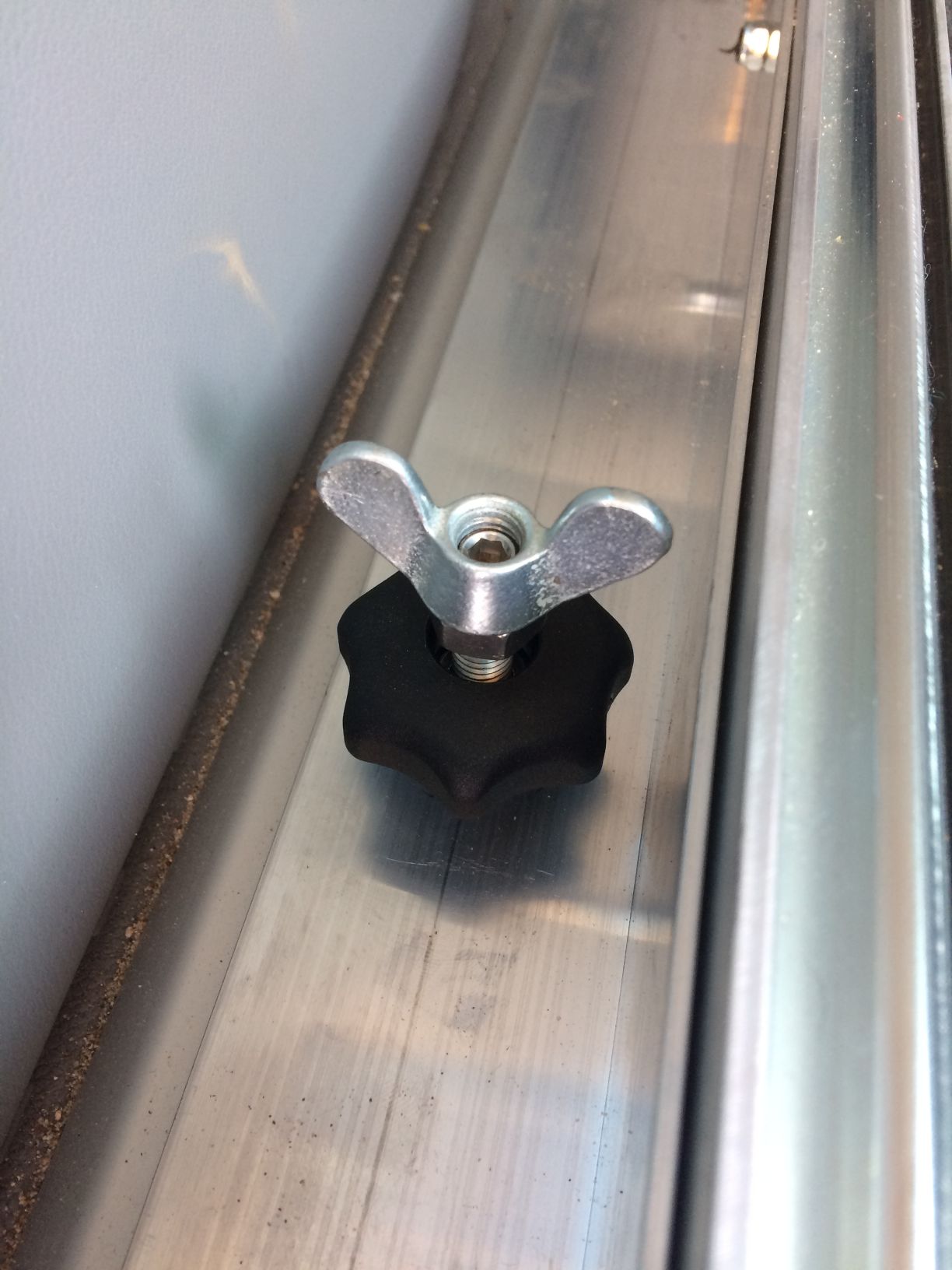

Ach ja,… damit wir den Heckauszug betätigen können wenn wir die 3er Sitzbank hochgeklappt haben legen wir einfach einen großen Klapptisch zwischen die Matraze und das Multiflexboard. Somit kann man auf die Matraze sein Gepäck verstauen und gleichzeitig noch die Auszüge benutzen. Den großen Tisch brauchen wir sowieso da wir mit 3 Kindern unterwegs sind.
Vielen Dank für die tollen Ideen und weiter so….
Schöne Grüsse aus Luxemburg,
Tom

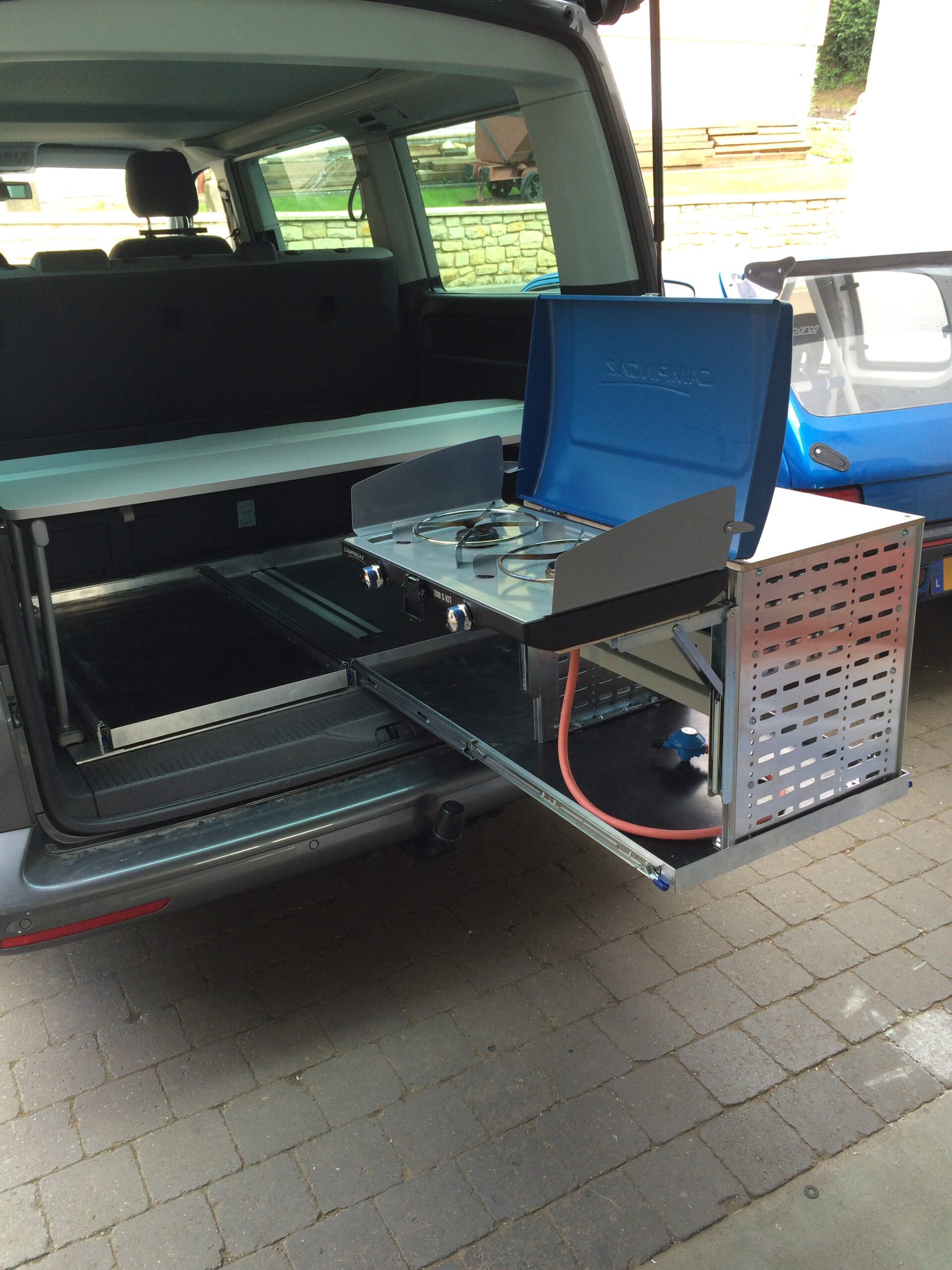

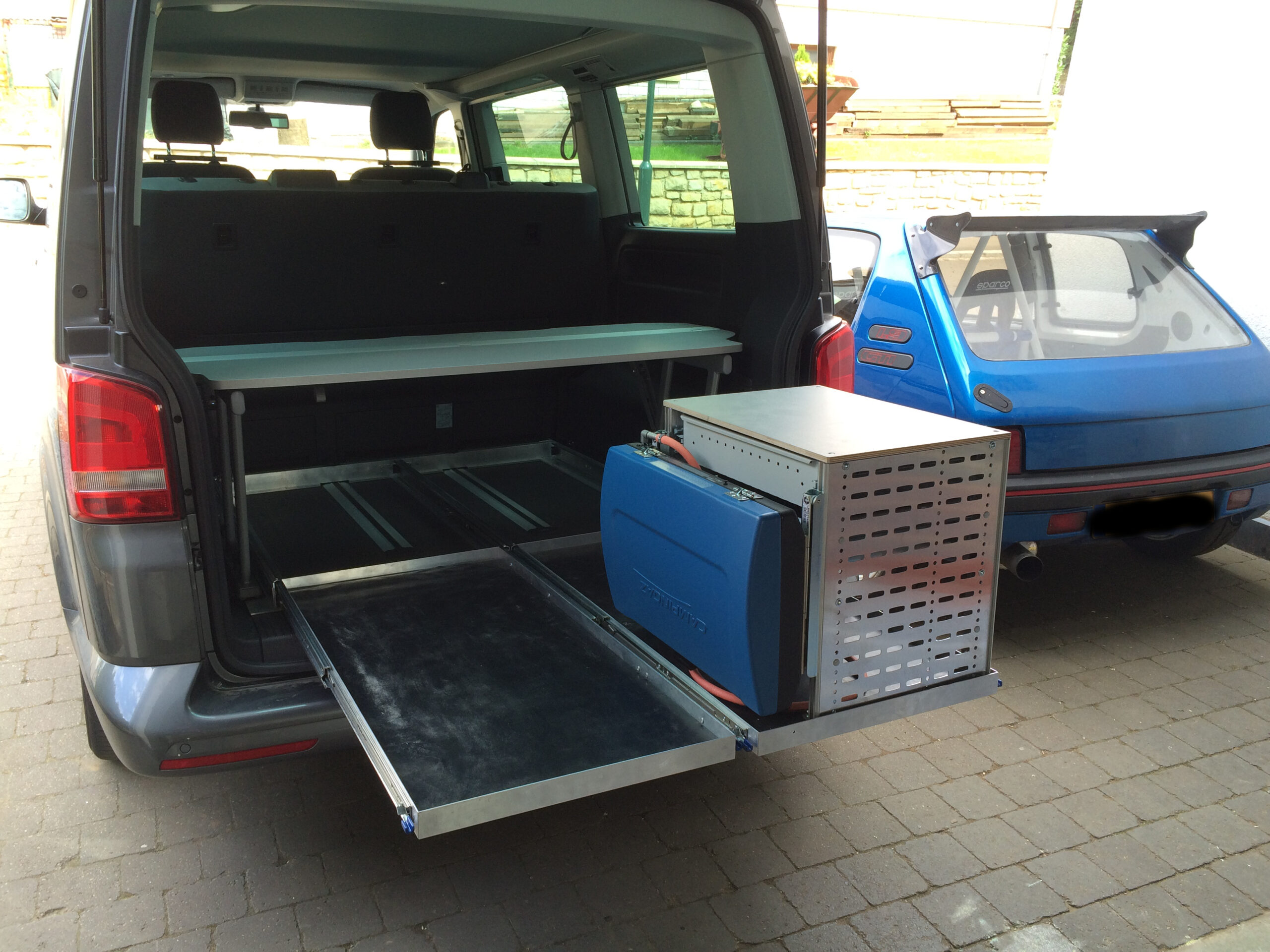

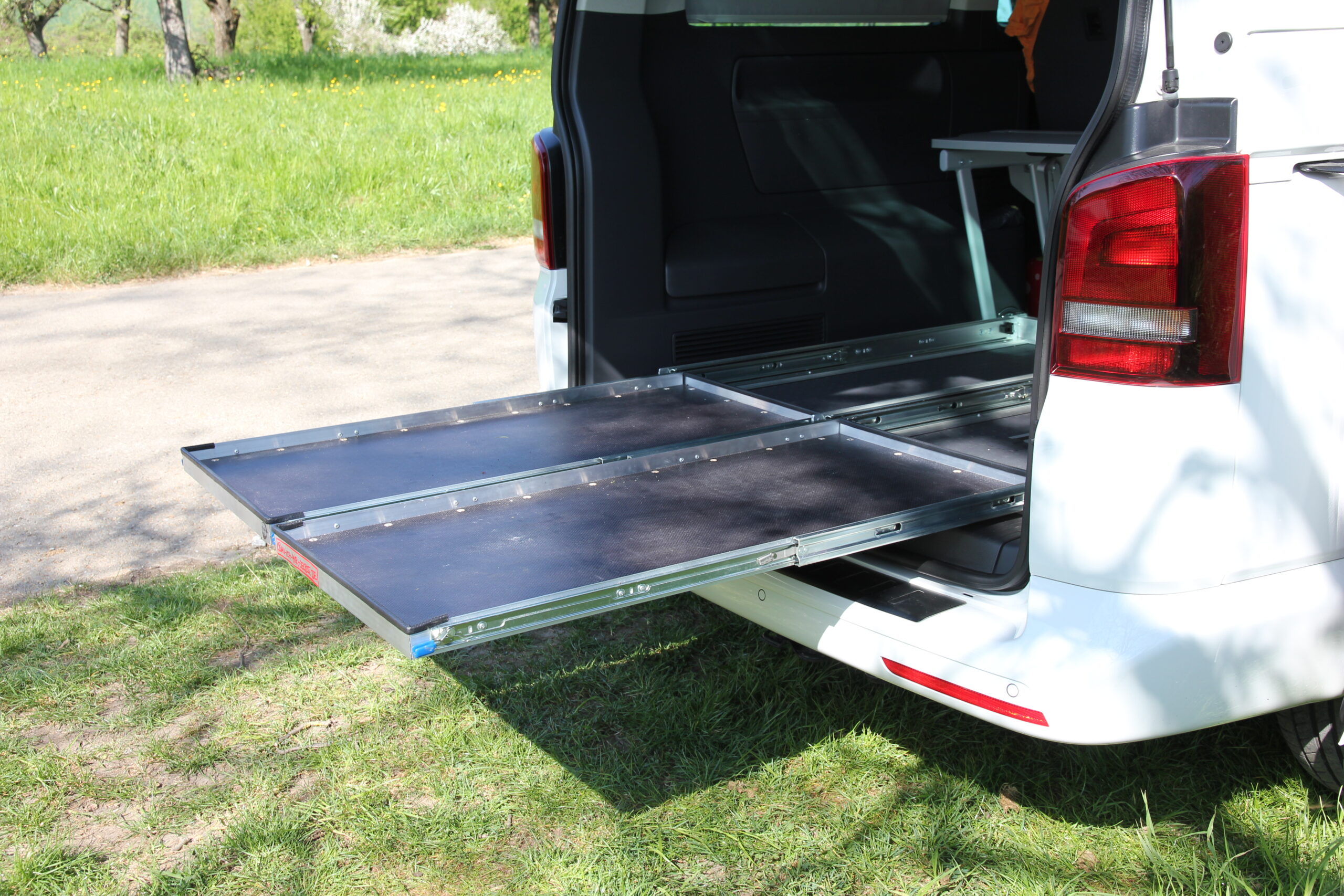

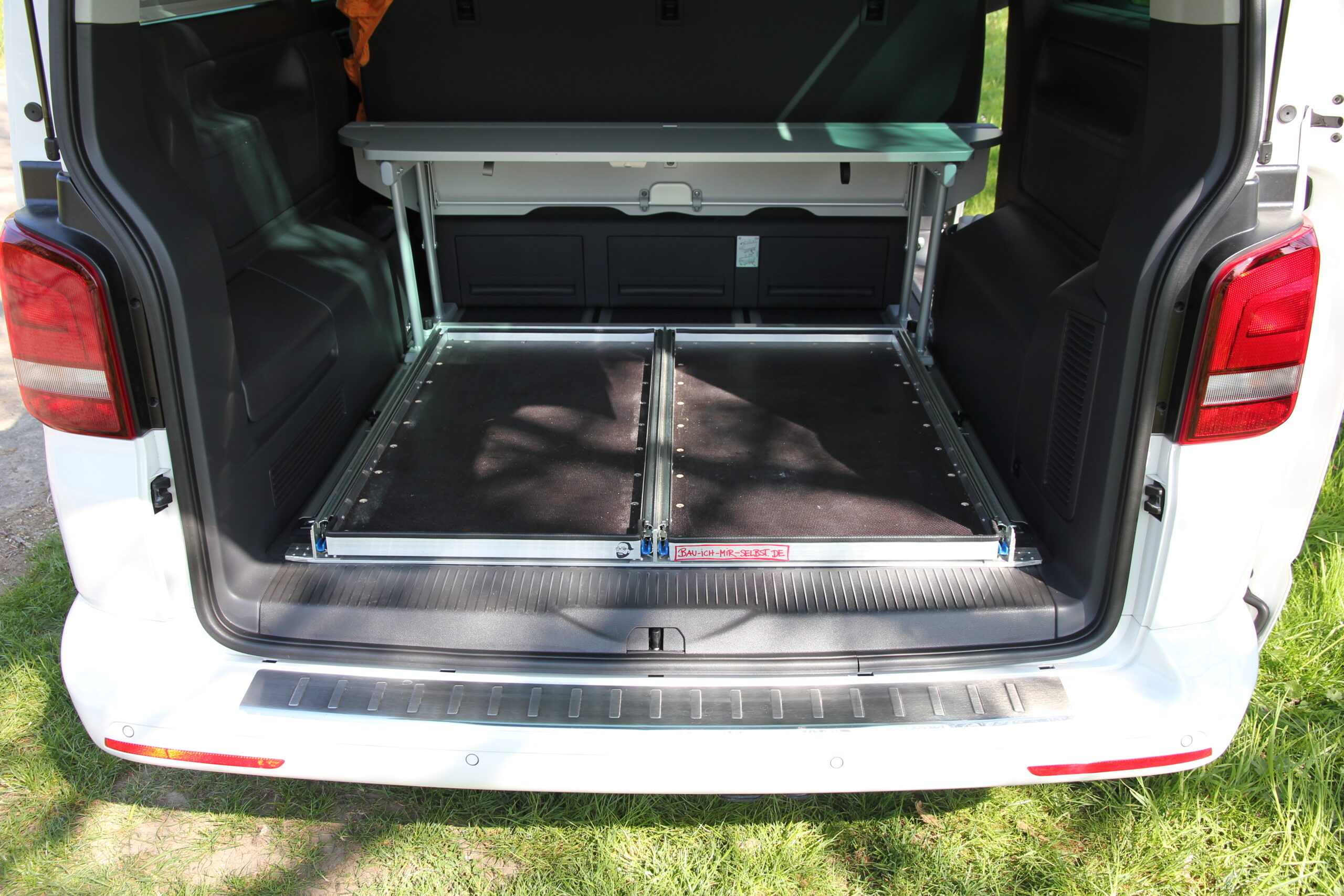

Eine weitere Variante:

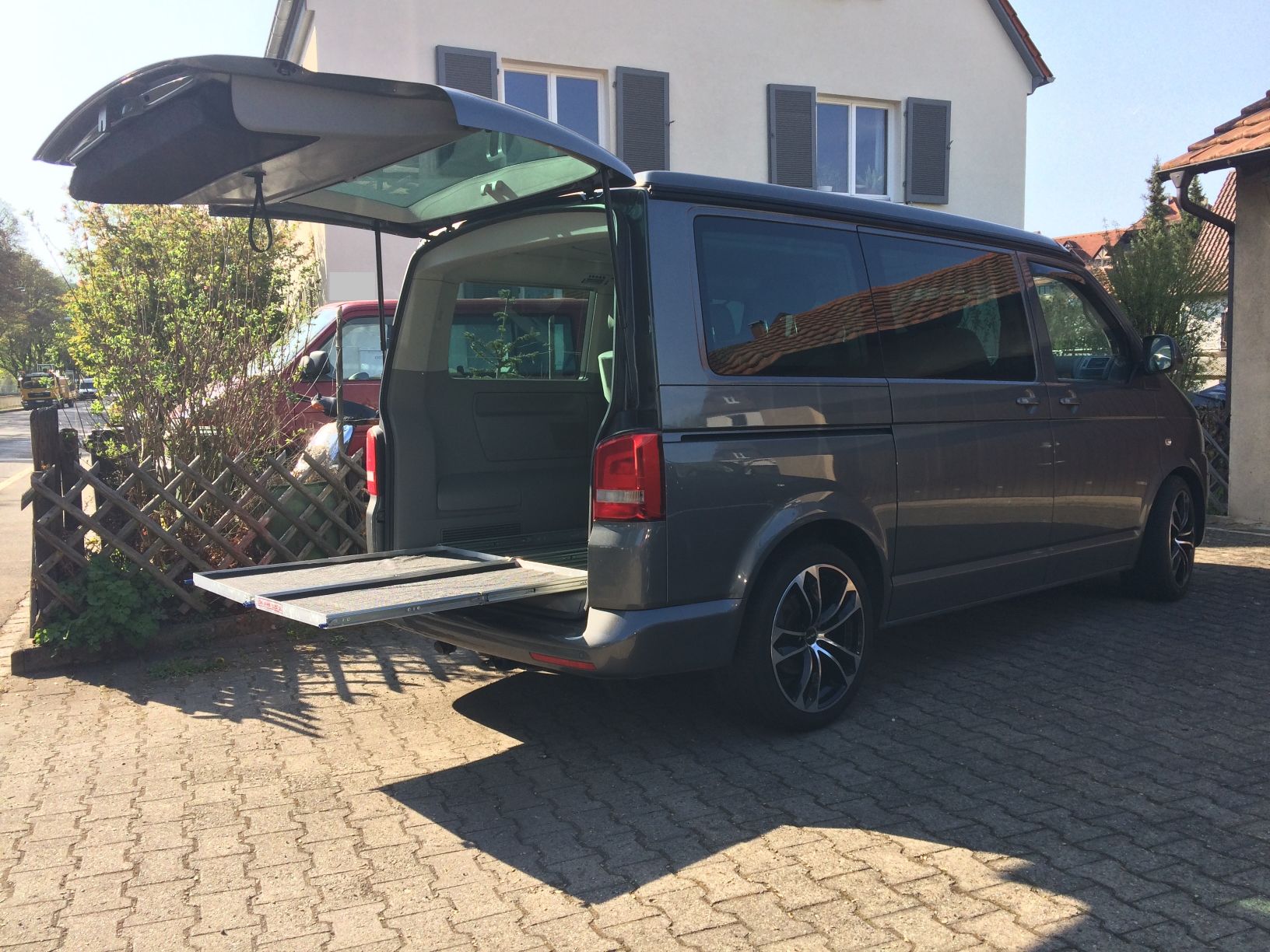

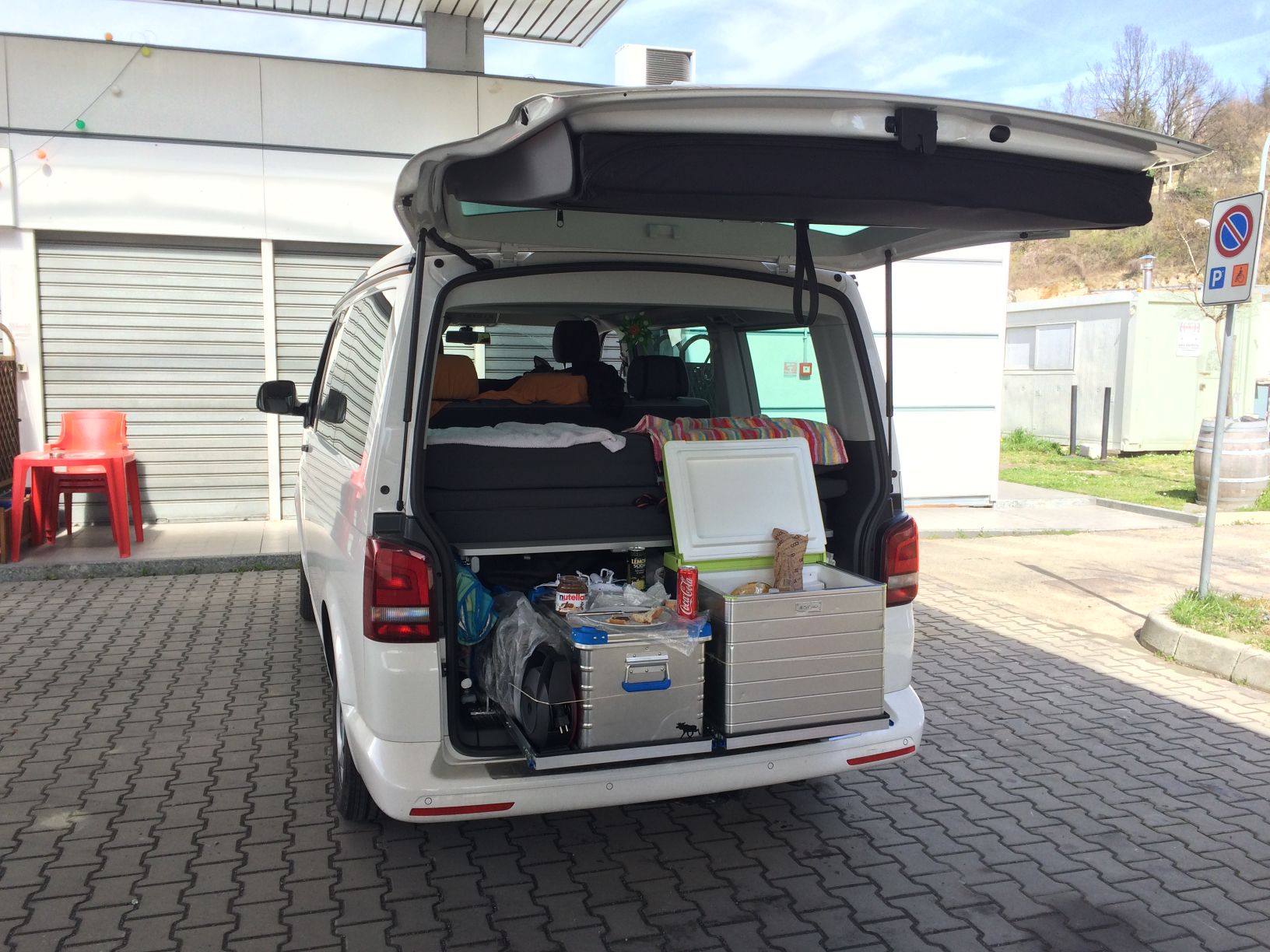

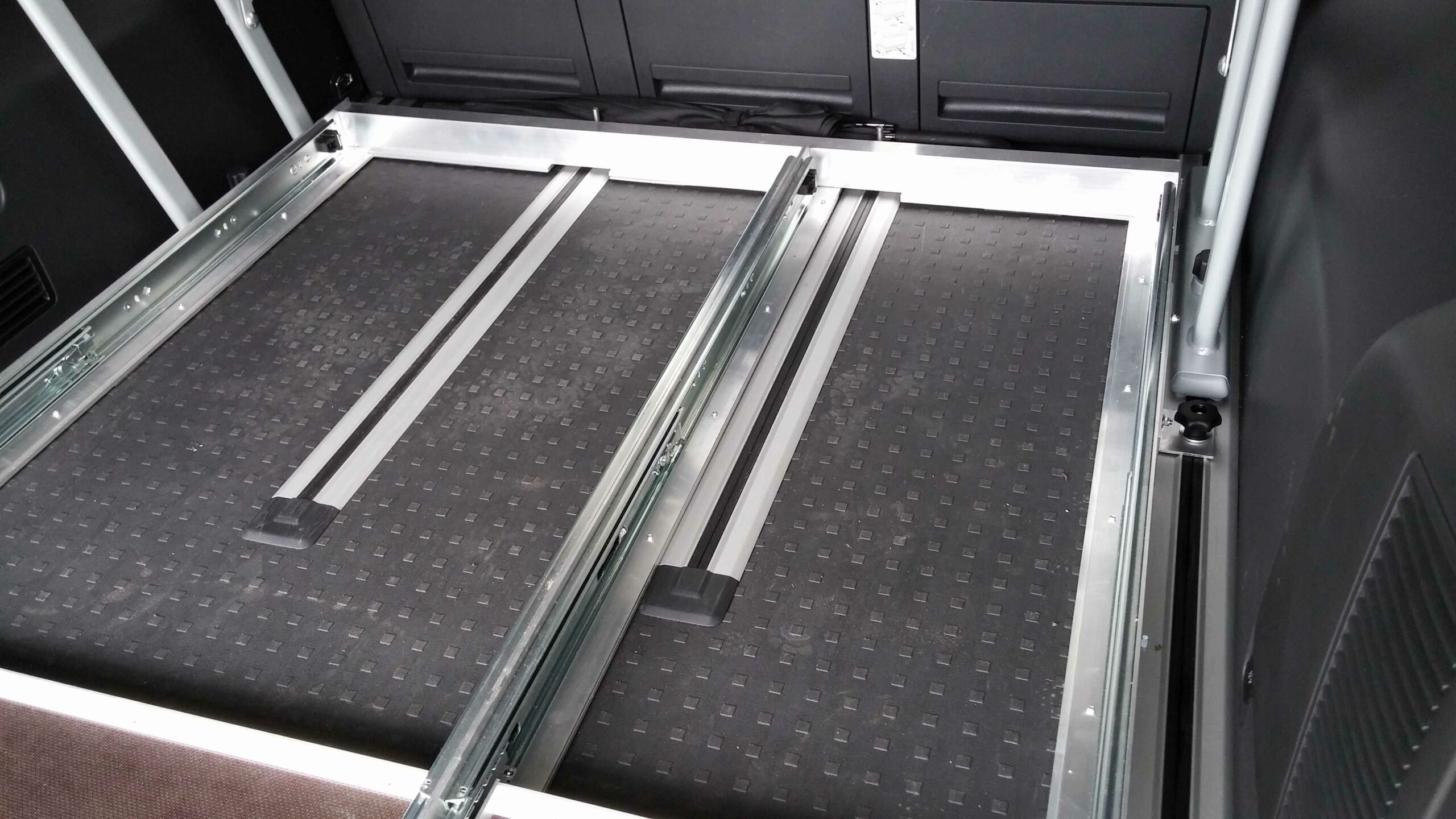

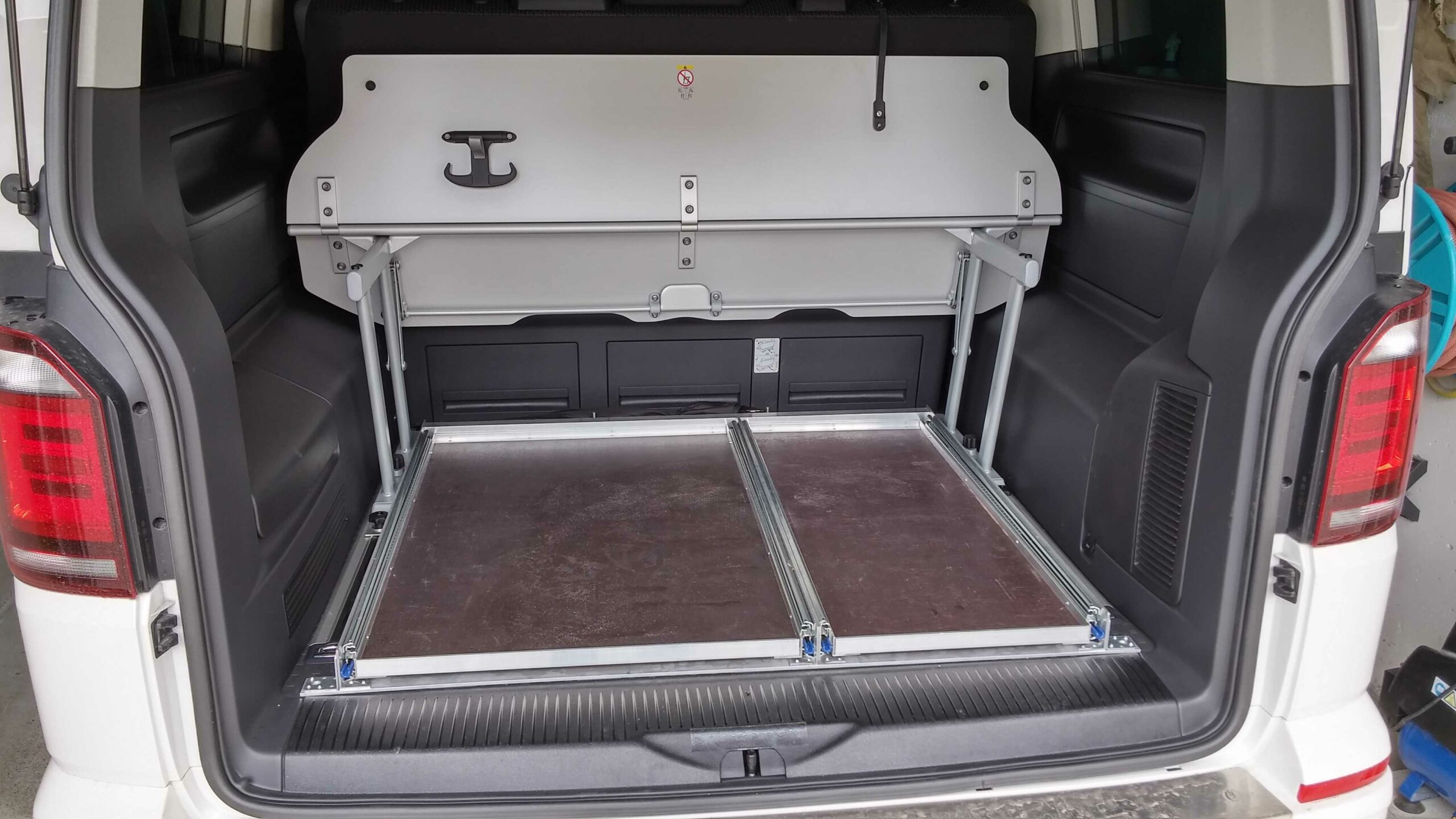

Und hier noch ein Nachbau, der sogar unser Logo trägt. Vielen Dank Jochen! Mit einer gekonterten Flügelmutter wird hier der Einbau erleichtert:

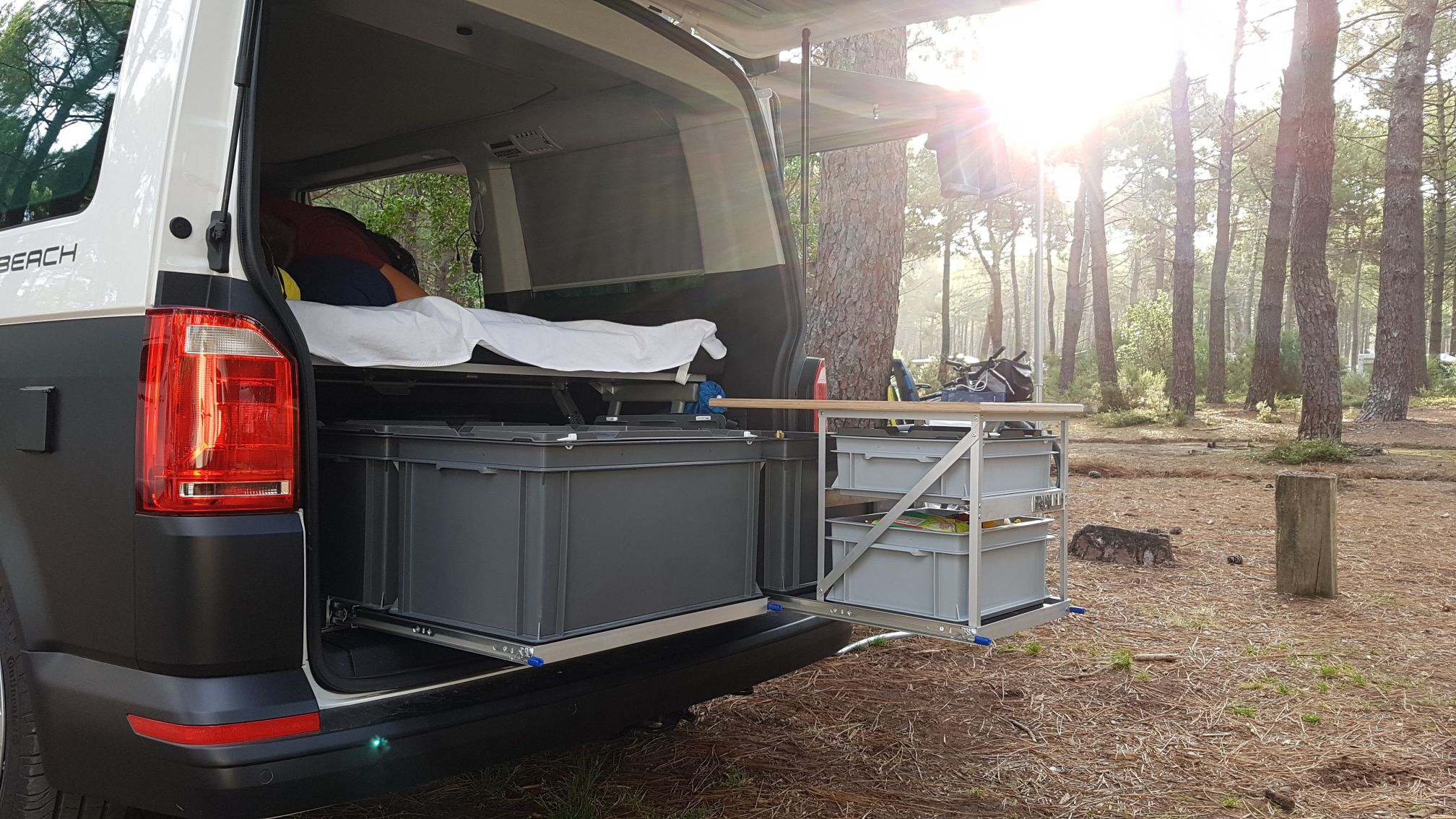

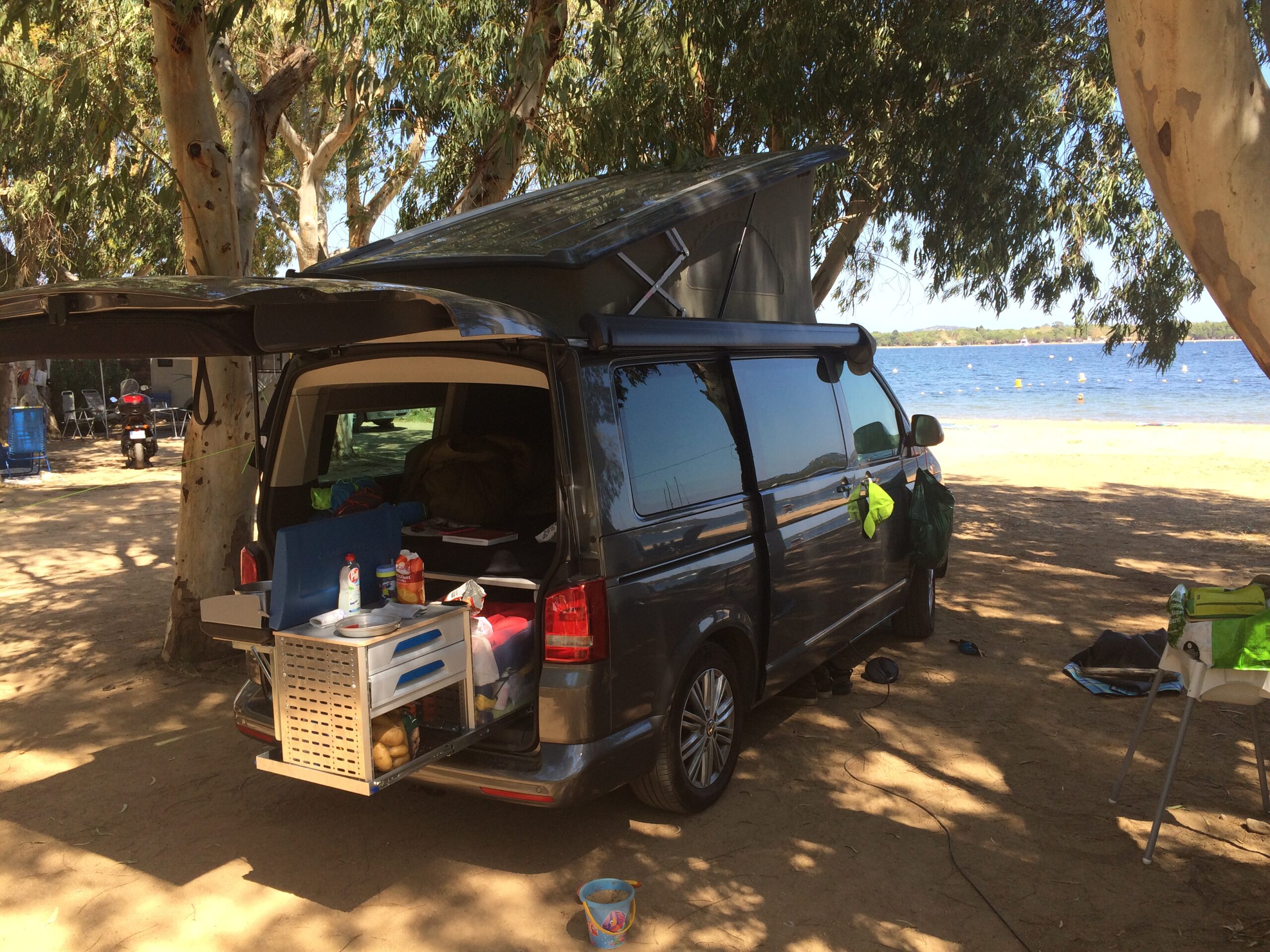

Und noch ein Nachbau – die Küchenaufbauten werden immer cooler! Danke Raphi für die Fotos:
Video zur Selbstbauanregung:
Für alle die zuerst mal nur eine kleine Bastelstunde einlegen wollen:
Lifter für das Multiflexboard
Vor ziemlich genau einem Jahr haben wir unseren Heckauszug 2.0 für unseren fünfsitzigen VW T5 California Beach gebaut (⇒ Link zum Artikel: Selbstbauanregung: Heckauszug 2.0 für den VW T5 California Beach / Multivan). Den zweigeteilten Heckauszug mit maximaler Tiefe, riesiger Tragkraft und überragender Flexibilität! Nicht nur, dass man das Multiflexboard nach wie vor ganz vorne und ganz hinten positionieren kann, der Heckauszug nimmt problemlos das Gewicht von so vielen Getränkekisten wie drauf passen auf und, sofern mit Küchenbox und Kühlbox bestückt, dient er als komfortable Heckküche. Im Video siehst du, was der Heckauszug 2.0 von bau-ich-mir-selnst.de kann! Selbstbauanregung: https://bau-ich-mir-selbst.de/selbstbauanregung-heckauszug-2-0-fuer-den-vw-t5-california-beach-multivan/
Hallo,
simpel und praktisch-will ich auch bauen! (muss bis Oktober fertig werden)
Ist eigentlich bei eingebautem Auszug+ Multiflex noch genug Platz um die Sitzbank als Sitzbank zu nutzen?
Hallo Konrad,
schöne, dass Dir unser Heckauszug gefällt!
Unsrer Sitzbank steht in der „Schlaf-Position“ + 3 cm nach vorne (eine Raststufe). Somit passt der Heckauszug mit 1000 mm – Auszügen dahinter. Vor der Bank ist riesig Fußraum. Die Bank kann sogar noch ca. 25 cm weiter vorne als Sitzbank verwendet werden. Wir haben beide Positionen an der Türseite an den Bodenschienen (mit Tesa und Filzstift) markiert.
Schöne Grüße und viel Erfolg beim Nachbauen
Kai
Hallo Kai,
super Sache!! Hier muss ich mal kurz nachhaken: Die Sitzbank passt mit der eingebauten Heckschublade nur rein, wenn man sie weit nach vorne, d.h. Richtung Fahrersitz schiebt? Wenn ich dann die beiden vorderen Sitze umdrehen möchte, um mit der Sitzbank ein kleines Wohnzimmer zu bauen, passt das nicht mehr? Oder passt nur, wenn ich zugleich die Schublade ein wenig ausziehe? Sorry, kann mir das grad nicht so ganz vorstellen…
Danke und Gruß Marco
Hallo Marco,
freut uns, dass Dir unser Heckauszug gefällt!
Mit eingebautem Heckauszug (Länge komplett ca. 106 cm) kann man die Rückbank immer noch in der „Schlafposition“ (+3 cm nach vorne) stellen. Sie stößt dann an den Rahmen des Heckauszugs an (das ist natürlich so gewollt) und es bleibt davor ein sehr großer Fußraum. In diesem Video (https://www.youtube.com/watch?v=eCsW5Om6G2A) kannst Du es sehen und ich sage dort auch etwas zu den unterschiedlichen Positionen.
Schöne Grüße und viel Erfolg beim Nachbauen!
Kai
hi kai,
was für ein kühlfach hast du da eigendlich drinnen?
bg stefan
Hallo Stefan,
wir haben den Vorgänger von diesem Modell: Dometic Waeco RC 1205 GC
War ein Sondermodell mit grünem Deckel und Alu-Hülle. Leider noch mit externem Gasanschluss anstatt des Gas-Kartuschen-Fachs.
Die Box ist groß, kühlt bombenmäßig, ist sehr gut isoliert, ist geräuschlos -braucht aber viel Strom! Es ist nicht empfehlenswert sie auf Batterie laufen zu lassen. Entweder nur während der Fahrt oder mit Außenstrom. Das ist ein echter Nachteil des Absorber-Systems…
Schöne Grüße!
Kai
Hallo,
bin begeistert von der Idee des Auszuges, da ich den T5 nur als 5 Sitzer mit großem Kofferraum fahre. Deshalb habe ich euern Auszug ein wenig abgeändert und stark vereinfacht.
1/3 und 2/3 der Breite des Kofferraumes ermöglicht eine direkte Montage der Auszüge auf die Schienen. Damit ist ein Auszug bei mir 35,5 cm breit und 120cm lang der zweite 66cm breit und 120cm lang.
Damit habe ich nur einen L-Winkel in 50x50x5 an dem ich beide mittlere Auszüge geschraubt habe. 5x8mm Senkkopfschrauben, direkt in den Winkel.
Die Seiten sind aus Holz und ebenfalls genau über den Schienen montiert. Multiflexboard hat sich damit erledigt und wurde verkauft.
Auf den Seitenteilen ist oben ein Bett montiert, Platte 150×65 und hinten vier massive Buchebolen in 90x35mm, die nicht immer mitfahren.
Geschockt bin ich von den 130kg Auszügen. Schon wenn ich mit 20kg im voll ausgezogenen Zustand drücke, verbiegen sich die Teile böse. Die 130kg beziehen sich also höchstens auf eine Beladung im eingeschobenen Zustand. Schwere Teile sollten immer ganz nach hinten. Euer Beladungsvideo mit den Getränkekästen würde ich bei meinen Auszügen nicht nachmachen!
Viele Grüße
Claudius
Hallo Claudius,
danke für Deine Ergänzungen und viel Freude an Deinem Heckauszug (trotz Deiner Bedenken bezüglich Last)!
Schöne Grüße!
Kai
Hallo Claudia,
hört sich prima an was Du da gebaut hast! Mich würden Fotos interessieren auch um zu sehen mit was Du das System in den Schienen verschraubt hast.
Ich würde mich sehr freuen wenn es für Dich nicht zu aufwendig ist mir ein paar Fotos zu schicken.
Dir einen schönen Sommer Liebe Grüße
Karin
Zusätzlich zu den Fragen von Karin würde mich noch interessieren, wie der Rahmen verankert wird, wenn das Multiflexboard in der letzten Position steht. Im Video wird zwar davon gesprochen, ich kann das aber irgendwie nicht so richtig erkennen.
Danke und Gruss,
ontour
Hallo, seit ca 4 Wochen haben wir auch einen California Beach ( endlich, hatten vor Jahren eine T2 Joker) und sind sehr begeistert von dem Heckauszug. Besonders die Teilung ist toll, genau unsere Vorstellung, ein Teil mit Kochgelegenheit rausziehen zu können, anstatt ein Küchenteil im „Wohnbereich“ unterbringen zu müssen. Aber das Problem ist, dass kann ich nicht nachbauen. Kann man ds käuflich erwerben oder gibt es jemand der mir das bauen würde ?
Das wäre wirklich toll,da ich bisher keine Alternative gefunden habe.
Vielen Dank auch für die vielen nützlichen Tips
Hallo Helmut,
freut uns, dass Dir unser Heckauszug 2.0 gefällt!
Es gibt ihn (noch) nicht zu kaufen. Bislang haben wir den Auszug von camperX.ch empfohlen -nur einteilig erhältlich.
Vielleicht gibt es aber in absehbarer Zeit einen zweigeteilten Heckauszug von discarvery.de zu kaufen. Frag dort einfach mal nach wie der Stand ist -erwähne bitte, dass Du die Info von uns hast.
Schöne Grüße!
Kai
Hallo Kai,
vielen Dank für Eure Anleitungen und Tipps für den Bus. Leider haben wir in unserer Euphorie den Selbstauszug bauen wollen, müssen jetzt aber feststellen dass wir wohl doch nicht das handwerkliche Know-How für dass Projekt haben, wie auch immer wir haben es gesteckt.
Falls also jemand Interesse an den ALU-Teilen und den Schwerlastauszügen hat kann er diese gerne zum 1/2 Preis von uns übernehmen.
Es wäre super wenn Ihr das Angebot bei Euch veröffentlichen könnt, vielen Dank im Voraus
Danke nochmals
Oliver
Hallo Kai,
Ich würde mich für die Aluteile und Auszüge interessieren könntest Du den Kontakt herstellen?
Moin Oliver,
Wäre an den Teilen interessiert, da ich momentan einen Nachbau plane.
Ein wenig Bastelarbeit über Weihnachten 😉
Gruß Manuel
Hallo Oliver,
jetzt haben fast zeitgleich zwei Interesse an Deinen Teilen. Karl war etwas früher. Ich sende Dir eine Mail mit den beiden Kontaktdaten, sodass Ihr alles weitere klären könnt.
Schöne Grüße!
Kai
Hallo Oliver, Frage: hast du die Alu teile und Auszüge noch für den t6 Heckauszug? würde ich gerne übernehmen. Würde mich freuen über eine Antwort. Danke im Voraus. Peter van den Berg
Hallo Kai und Oliver,
mittlerweile ist der Heckauszug mit den Teilen von Oliver fertig.
Wir haben uns weitestgehend an Eure Anleitung gehalten, Kai, die wirklich gut ist!
Natürlich gibt es kleinere Modifikationen. Z.B. kam es uns vor allem darauf an die gesamte Breite nutzen zu können. Von daher haben wir trotz gleicher Schubladenaufteilung insgesamt eine große Ablagefläche. Das geht dann natürlich etwas auf kosten der Höhe (da die Platten dann ja über den Rahmenteilen liegen müssen), aber ich denke für die freien Volumen darunter finden wir auch noch eine praktische Verwendung.
Freue mich schon riesig drauf das Ergebnis endlich ausgiebig testen zu können. So langsam geht ja der Frühling richtig los.
Wenn Ihr an Bildern interessiert seid, kann ich gerne welche bereit stellen.
Viele Grüße und Danke nochmal.
Manuel
Hallo Manuel,
klasse, dass Du anhand unserer Anleitung eine für Euch passende und individuelle Lösung bauen konntest! So ist das gedacht. Wir veröffentlichen sehr gerne Fotos von Deinem Auszug. Das motiviert andere User und es freut uns auch immer Nachbauten zu sehen. Mal sehen, wann uns der erste in Natura begegnet…
Schick einfach eine Mail mit den Fotos an: anfrage@bau-ich-mir-selbst.de
Schöne Grüße!
Kai
Ich hätte da auch mal eine Frage. Wo habt Ihr denn Euren Hund untergebracht? LG und Danke
Hallo Helmut,
unser Mädchen fährt wahlweise auf der Rückbank oder im Fußraum hinter den Vordersitzen. In jedem Fall ist sie gesichert mit einem massiven Anschnallgeschirr.
https://bau-ich-mir-selbst.de/was-braucht-man-eigentlich-mit-kind-und-hund-unterwegs-und-auf-dem-campingplatz/
Schöne Grüße!
Kai
Hallo Helmut, unsere Hunde reisen so mit 🙂 https://www.facebook.com/hundeschutzgitter.de/photos/a.217138575122248.1073741829.214231402079632/687552758080825/?type=3
– Bin auch gerade dabei den Heckauszug zu bauen.
Liebe Grüße
Andreas
Hallo Kai,
ich bin vor Kurzem auf deine Seite gestossen und finden den Heckauszug grossartig.
Nun wollte ich mir die Bauanleitung und die Stückliste mal anschauen, aber die Links laufen leider ins Leere.
Kannst du mir da weiterhelfen.
Liebe Grüsse
Bettina
Hallo Bettina,
habe die wichtigsten Links gecheckt. Bei meinem Browser geht alles.
Der Hauptartikel ist hier:
https://bau-ich-mir-selbst.de/selbstbauanregung-heckauszug-fuer-vw-t5-t6-california-multivan/
Wenn Du immer noch nicht findest, was Du suchst, schreib noch mal!
Schöne Grüße!
Kai
Hallo Kai,
möchte mich auch an den Bau eines Heckauszuges wagen, hätte aber noch zwei kurze Fragen:
– Du unterfütterst Dein System mit 5mm+2mm Alu, warum nicht gleich 7mm? Oder gibt es das nicht bzw. ist nur schwer zu besorgen?
– Du sagst die 1000mm Schienen kann man nur verwenden, wenn die Bank in Schlafposition ist plus ca 3cm nach vorne, ist das richtig? Ich messe 112cm von der inneren Kante bis zur Bank in Schlafposition, das sollte doch locker für die 1000mm Schien plus Verriegelung reichen, oder hab ich da was übersehen?
Danke und Gruß,
Jörn
Hallo Jörn,
ja, 7 mm Dicke hatte ich nicht gefunden.
Ich glaube: 100 cm die Schienen, 3 cm die Hebel, 3 cm das Vierkantrohr, 6 cm für die hintere Befestigung ist halt recht knapp. Kann man aber auch ins Vierkantrohr machen -hat ein User gemacht…
Viel Erfolg und schöne Grüße!
Kai
Hallo Kai,
habe die Materialliste zum Heckauszug bestellt und möchte den Ausbau 2.0 starten. Nun funktioniert die Verlinkung der Bilder von den einzelnen Montageschritten nicht mehr.
Gibt es eine Möglichkeit diese wieder zu aktivieren bzw. mir diese zukommen zu lassen da es sonst ein wenig wie ein „Blindflug“ wird.
Vielen Dank für Deine Hilfe,
mit besten Grüßen Chris
Hallo Chris,
ich kann Di rnicht ganz folgen. Die Bilder sind im Artikel ja drin. Wenn man sie anklickt werden sie nur größer. Zumindest bei meinem Browser. So wie es gedacht ist. Sag bitte Bescheid, wenn Du etwas anderes meinst!
Schau Dir auch die Verbesserungsvorschläge in den Kommentaren an.
Viel Erfogl und schöne Grüße!
Kai
Hallo Kai,
vielen Dank für die tolle Ausarbeitung. Ich plane gerade meinen Auszug und finde die Variante von Tom aus Luxemburg mit der Heckküche ganz cool, wozu ich aber noch Fragen an Tom hätte. Hast du von Tom noch den Kontakt oder Tom, vielleicht magst du dich auch selber melden 🙂 Ich würde mich freuen.
Grüße
Hallo Helge,
freut uns, dass Dir der Heckauszug gefällt. Ich schicke Tom Deinen Kontakt.
Schöne Grüße!
Kai
Hallo Kai, danke für Deine Antwort!
Mit der Kühlbox ist das so – ich hab sie noch gar nicht, würde sie aber gern bestellen. Das scheint aber riskant ..
Kann man das MFB vielleixht einfach erhöhen? Beim Campen habe ich eh Matratzen dabei, da braucht ich die cm der Auflage eigentlich nicht
05.05.19, 15:52, „Kai Schüttler“ schrieb:
Hallo Mathias,
bitte nutze in Zukunft die Kommentarfunktion auf der Webseite. Ich kann Dir die Maße unserer Kühlbox sagen. Die passt gerade so drunter und stößt hinten in der Mitte gerade so nicht an den Griff vom Multiflexboard (hinterer Teil zum abklappen).
H X B X T: 44 X 50 X 48 cm
=> halber Zentimeter flacher als Deine… Es ist wenn überhaupt ein halber Zentimeter Luft bei uns. Nimmst ne dünnere Siebdruckplatte dann sollte es gehen. Vielleicht kann man auch Füße abschrauben oder so.
Schöne Grüße!
Kai
Hallo Kai,
vielen Dank erstmal für das Teilen Deiner Anleitung!
Ich werde mir das alles noch genauer ansehen, aber könntest Du mir auf die Schnelle sagen, ob meine Kismann Kühlbox B 42N mit 44,5cm Höhe unter das Original Multiplexboard passt?
Vielen Dank!
Mathias
Hallo Mathias.
ich glaube nicht, dass die Arretierung des Multiflexboards eine Erhöhung zulässt. Machst wie gesagt dünnere Siebruckplatten, nimmst eventuell Füße ab… Ich würde es versuchen.
Schöne Grüße!
Kai
Hallo Kai,
vielen Dank für eure Bauanleitung, die ist echt super 🙂
Ich würde gerne den Heckauszug nachbauen mit der Aufteilung 60cm und 40cm um genau das Euroboxen Maß zu haben. Du schreibst, dass eure Schubladen zusammen leider nur 98 cm haben. Gibt es da evtl einen Trick wie man noch 2 cm raus holen kann?
Wenn ich es auf den Bildern von Raphi richtig erkenne, hat er genau diese Aufteilung realisiert.
Über den einen oder anderen Tipp würde ich mich sehr freuen.
Vielen Dank + Grüße
Gregor
Hallo Gregor,
freut und, dass Dir unser Heckauszug gefällt.
Also bei unserer Variante mit Multiflexboard oben drüber sehe ich keine weiteren 2 cm. Ich hatte die anderen User auch immer so verstanden, dass sie eine 60/40 % – Aufteilung gemacht hatten. Wenn Du es als eine Schublade baust hast Du die 2 cm gewonnen.
Schöne Grüße aus Dänemark!
Kai
Moin!
Plane ebenfalls den Bau eines Heckauszugs.
Meine Bedenken betreffen ebenfalls die Last: Ist es möglich, sich hinten auf die Auszüge draufzusetzen? also gerade an der Kante? die 130KG sollten das ja eigentlich erlauben, wenn die Last aber so punktuell auf den hinteren Teil ausgerichtet ist, hätte ich Angst vor Verbiegen, auch mit „nur“ 90Kg.
Würde mich freuen eine Einschätzung dazu zu hören, (evtl auch zum Thema: 1 Auszug mit 250KG Maximallast aber über die gesamte Breite des Wagens)
Viele Grüße,
Henri
Hallo Henri,
zu Deiner zweiten Frage: ich denke die ist in meiner Einleitung und der Begründung für einen zweigeteilten Auszug beantwortet. Kann man auf eine Schublade umkonstruieren. Kann man auch noch verstärken. Aber wir halten es insgesamt für suboptimal.
Zu Deiner ersten Frage: Ist es denn wichtig sich auf den Auszug setzen zu können? Die Traglast der Schienen wird selbstverständlich für mittige Belastung angegeben. Da sind bei ganz ausgezogener Schublade 90 kg ganz außen (900 Nm) mehr als 130 kg zentral (650 Nm) oder verteilt (wenn ich richtig gerechnet habe). Die Belastbarkeit ist nicht nur von der Grundkonstruktion und den Bauteilen abhängig sondern auch von der Umsetzung / Ausführung. Also von denen, die die Konstriktion wie beschrieben gelassen haben, hat sich noch niemand über mangelnde Belastbarkeit beschwert. Im Gegenteil: ein User hatte mal die Konstruktion deutlich vereinfacht und hinterher geschrieben, dass also mit vielen Getränkekisten drauf, bei ihm nicht zu machen wäre.
Schöne Grüße und viel Erfolg.
Kai
Super geschrieben.Vielen Dank.
Hallo Berndt,
das freut uns, danke!
Schöne Grüße!
Kai
Hallo Kai,
vielen Dank für die tolle Idee, der Auszug ist Mega und genau das was wir gesucht haben, da der kurze der nur unter das Multiboard passt, beim Campen nichts bringt.
Ich hab allerdings nirgends gefunden, was euch das ganze gekostet hat. Hast du noch ca. im Kopf was ihr für das ganze ausgegeben habt, damit wir wissen, was da in etwas auf uns zukommt.
Im Voraus schon mal vielen Dank und nochmals Daumen hoch für die Auszug.
Herzliche Grüße
Natascha
Hallo Natascha,
freut uns, dass Euch der Heckauszug 2.0 gefällt. Ich dachte, ich hätte die Kosten schon in den Artikel ergänzt… (jetzt geschehen)!
Es waren ca. 450 €. Darunter fiel aber auch etwas Werkzeug, dass ich nur für das Projekt angeschafft habe und es waren auch sehr viele Nieten übrig…
Schöne Grüße!
Kai
Hi Kai, zum Glück bin ich über eure Seite gestolpert – ich habe mir eure Idee ganz grob ausgeliehen und mir eine Heckauszugbox für unseren XC60 gebaut fürs Camping. Eine Seite für Küche (Kochbox M von Dare To Be Different Outdoor) und Kompressor-Kühlbox, eine Seite mit 8 Stück Cub Boxen (von FrontRunner). Obenauf Platz für Stühle, Sonnenschirm, Wassertank, etc.) Genial. Grüße, Frederik
Hallo Frederik,
hört sich super an! Schön, dass Ihr Euch habt inspirieren lassen! Schick doch mal zwie Fotos bei Gelegenheit.
Schöne Grüße!
Kai
Hallo,
vielen Dank für die gut gelungene Anleitung mit Einkaufsliste. Derzeit warte ich auf meinen T6.1 Beach, welcher für die KW 21 angekündigt ist.
Ich wollte eigentlich das MFB raus werfen und ein „Tunnel“ mit 2 Vollauszügen über die volle Länge bis zur 3er Sitzbank einbauen. Die 3er Sitzbank wollte ich zum Schlafen nur nach vorne kippen ohne sie verschieben zu müssen. Das ist leider alles nur Theorie, da ich ja im Moment nichteinmal im Autohaus vorbeischauen kann. Insgesamt benötige ich eine Liegefäche von 2m, da ich recht groß gewachsen bin. Ich frage mich, ob in dieser Variante auch Platz für einen 1200er Auszug ist. Das hätte den Vorteil, das 2 Euroboxen hintereinander platz hätten.
Kann mir jemand helfen, damit das Warten etwas angenehmer wird.
Hallo Andre,
bei 2 m Liegefläche unten bleibt vor dem Bett aber ganz wenig Platz zwischen Bett und Vordersitzen. Aber wenn Deine Bank dann 20 cm weiter vorne steht als unsere, dann entsteht Platz für 1200er Auszüge (die Schubladen können aber ja auch so länger sein bei Verwendung von 1000er Auszügen).
Schöne Grüße und eine schöne Restwartezeit!
Kai
Hallo Kai, baue mir gerade auch den Auszug nach, tolle Idee und Anleitung übrigens. Bei den Winkeln für die Schubladen hast Du 40*30*2 verwendet.
Sind die 40 mm die Seitenwände der Schubladen und die 30 für die Befestigung der Platte? Wäre auch 30*30 gegangen?
Denkst Du die 2mm Material reichen auch bei einer 9mm Platte.
Grüße
chris
Hallo!
Ich knüpf mal mit einer Frage an. Habe heute gebraucht einen Auszug mit Aufteilung 1/3 und 2/3 gekauft, ist auf Basis der Pläne gefertigt, auch gleiche Tiefe. Das Teil hat ganz hinten (also hinter der Sitzbank) in den beiden mittleren Schienen die Verschraubungen und zusätzlich an den Seiten. Das MFB kann vor und hinter diese Verschraubung gestellt werden.
Meint ihr, es braucht diese beiden Schrauben an den Seiten überhaupt? Wenn ich die auch ganz in Richtung Sitzbank verschieben könnte, dann könnte das MFB ohne anheben verschoben werden was wir attraktiv finden würden.
Die „Stützlast“ ist nach meinem physikalischen Verständnis ja vor allem an den Punkten hinter der Sitzbank.
Würde mich über eure Einschätzung und Meinungen freuen 🙂
Einen schönen Start in die Bulli-Saison und
liebe Grüße,
Tim
Hallo Tim,
freut uns sehr, dass auch ein gebrauchter Nachbau Freude macht.
Für die Schwerkräfte können die Schruaben auch alle vier hinten sein. nur zwei halte ich für fahrlässig – in anbetracht des Gewichts, dass die Schienen und die Konstruktion targen können. Ich wollte vermeiden, dass das ganze Ding vom Boden „abheben“ kann und u.U. klappert oder irgendwas beschädigt. Deshalb sind unsere Schrauben an der Seite. Aus Sicht der notwendigen Ladungssicherung denke ich, dass so ein schweres Teil keinen Freiheitsgrad haben darf. Im Falle eines Unfalls würde es sich definitiv bewegen.
Schöne Grüße!
Kai
